Masz detal narożnika albo płyty balkonowej i chcesz sprawdzić, jak grubość oraz rodzaj izolacji wpływają na straty ciepła?
Kalkulator pozwala orientacyjnie oszacować liniowy współczynnik przenikania ciepła Ψ i porównać warianty rozwiązania. Wynik ma charakter poglądowy, nie zastępuje symulacji numerycznej ani oceny ryzyka kondensacji i rozwoju pleśni.
Liniowy współczynnik przenikania ciepła Ψ to parametr, który pokazuje, ile dodatkowego ciepła ucieka przez mostek termiczny. Dokładne wyznaczenie wartości psi (Ψ) wymaga jednak złożonych symulacji numerycznych i obliczeń. Kalkulator mostków cieplnych umożliwia orientacyjne oszacowanie tej wartości dla dwóch najczęściej występujących w budynkach detali: narożnika budynku oraz płyty balkonowej. To narzędzie o charakterze edukacyjnym i poglądowym, które pozwala szybko porównać warianty izolacji, lecz nie zastępuje pełnej analizy cieplno-wilgotnościowej.
Wartość Ψ obliczana jest w odniesieniu do wymiarów zewnętrznych przegrody. Wynik może być dodatni lub ujemny i obie wartości są prawidłowe. Znak liczby informuje o kierunku oddziaływania detalu na bilans cieplny budynku.

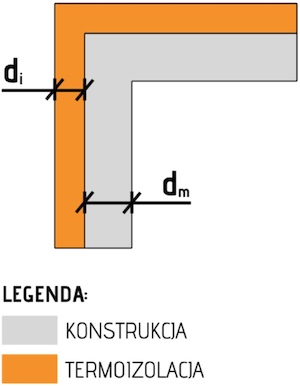

Ujemna wartość Ψ, na przykład -0,075 W/(m·K) dla narożnika budynku, wynika z tak zwanego zysku geometrycznego. W narożniku zewnętrzna powierzchnia oddająca ciepło jest większa od wewnętrznej, dlatego liniowy współczynnik przenikania ciepła może przyjąć wartość ujemną. Oznacza to, że straty ciepła w tym złączu są mniejsze niż wynikałyby z jednowymiarowych obliczeń strat ciepła przez przegrody bez uwzględnienia mostka cieplnego.
Wysoka wartość dodatnia, jak 0,694 W/(m·K) dla niezaizolowanej płyty balkonowej, oznacza duże dodatkowe straty ciepła przypadające na metr długości złącza. Płyta przebijająca termoizolację działa jak żebro chłodzące. Beton o współczynniku przewodzenia ciepła rzędu 2,0 W/(m·K) intensywnie wyprowadza ciepło z wnętrza na zewnątrz budynku. Taki rezultat wskazuje, że warto rozważyć korektę detalu, zwykle przez zastosowanie izolacji balkonu lub specjalnego łącznika konstrukcyjnego.
Otrzymana liczba w kalkulatorze porządkuje warianty i pokazuje skalę problemu, lecz nie stanowi dowodu zgodności z wymaganiami cieplno-wilgotnościowymi.
Kalkulator mostków cieplnych wyznacza orientacyjną wartość liniowego współczynnika przenikania ciepła Ψ (psi) w jednostce W/(m·K) na podstawie szeregu parametrów wejściowych opisujących geometrię i właściwości cieplne materiałów złącza:
Dzięki temu można szybko sprawdzić, jak zmiana grubości izolacji, rodzaju materiału lub sposobu rozwiązania detalu wpływa na szacunkową wartość mostka cieplnego.
Poprawne wyznaczenie dokładnej wartości współczynnika Ψ oraz pozostałych wielkości opisujących mostek termiczny nie jest zadaniem ani prostym, ani szybkim, wymaga wiedzy, doświadczenia i specjalistycznego oprogramowania. Istnieją jednak metody pozwalające oszacować te wartości w sposób uproszczony i właśnie na takich założeniach oparłem to narzędzie. W praktyce kalkulator mostków cieplnych pozwala określić przybliżoną wartość Ψ, porównać wpływ geometrii i różnych wariantów izolacji na straty ciepła.
Ze względu na ogólny i uproszczony charakter kalkulator mostków cieplnych służy wyłącznie do określania wartości szacunkowych. Pełny zestaw parametrów cieplno-wilgotnościowych konkretnego złącza wymaga zaawansowanej symulacji numerycznej zgodnej z normą PN-EN ISO 10211. Jeżeli potrzebujesz wiarygodnych wartości Ψ oraz fRsi dla konkretnego detalu zamów profesjonalną analizę mostków cieplnych – wykonam pełne obliczenia cieplno-wilgotnościowe zgodne z normami.
Rzetelna ocena mostka termicznego wymaga znacznie więcej niż jednej liczby z kalkulatora, ponieważ jego właściwości zależą jednocześnie od wielu parametrów materiałowych, geometrycznych i klimatycznych. Sam liniowy współczynnik przenikania ciepła Ψ to dopiero jeden z elementów całego zestawu wielkości charakteryzujących konkretne złącze.
Na wartość Ψ wpływają między innymi:
Już niewielka zmiana konstrukcji połączenia lub sposobu wykonania termoizolacji potrafi istotnie wpłynąć na wartość strat energii. Co więcej, współczynnik Ψ nie jest jedynym parametrem potrzebnym do oceny jakości złącza. Aby w pełni oceń poprawność rozwiązania, wziąć pod uwagę należy także:
Tak duża liczba zmiennych sprawia, że mostków cieplnych nie da się kompleksowo ocenić jednym uniwersalnym wzorem ani prostym kalkulatorem. Dlatego narzędzie pozostaje odpowiednie do analizy orientacyjnej, natomiast rzetelną weryfikację detalu zapewnia dopiero analiza numeryczna uwzględniająca również rozkład temperatur w złączu.
Jeśli interesuje Cię, jak bardzo wynik uproszczony potrafi odbiegać od symulacji, opisałem porównanie kalkulatora z metodą numeryczną na przykładzie mostka termicznego w obszarze płyty balkonowej.
