Termomodernizacja zwykle kojarzy się z prostym schematem: ocieplić ściany, dach, fundamenty i wymienić stolarkę. Problem w tym, że po poprawie izolacyjności przegród coraz większe znaczenie zaczynają mieć detale , co sprawia, że precyzyjne obliczenia mostków cieplnych stają się istotnym elementem procesu projektowego. Pomocą w tym zakresie jest katalog mostków cieplnych, czyli usystematyzowany zbiór danych o typowych złączach budowlanych wraz z wartościami współczynnika Ψ (psi), obliczonymi numerycznie zgodnie z normą EN ISO 10211.
W skrócie: Katalog mostków cieplnych to przydatne narzędzie dla każdego projektanta i inwestora, opracowany zgodnie z normą EN ISO 10211 i zawierający wartości liniowego współczynnika przenikania ciepła Ψ dla typowych złączy budowlanych, pozwala zweryfikować wartość strat ciepła, aby spełnić obowiązujące wymagania energetyczne budynków. Choć modernizacja ogranicza całkowite straty ciepła, nie wszystkie detale poprawiają się w równym stopniu. Szczególnej uwagi wymagają balkony, ościeża, attyki, loggie oraz fundamenty, ponieważ to one mogą w dużej mierze wpływać na rzeczywisty efekt energetyczny i ryzyko zawilgocenia.
Czym są mostki cieplne i dlaczego mają znaczenie?
Mostek cieplny (termiczny) to obszar w przegrodzie budowlanej, w którym ciągłość izolacji termicznej jest zaburzona, a gęstość strumienia ciepła wzrasta w porównaniu z otaczającymi fragmentami przegrody. Zjawisko to prowadzi do obniżenia temperatury na wewnętrznej powierzchni przegrody, zwiększonych strat energii oraz w skrajnych przypadkach do kondensacji pary wodnej i rozwoju pleśni.
Mostki cieplne mogą mieć znaczny wpływ na bilans energetyczny budynku, czego dobrym przykładem jest analiza termomodernizacji domu typu kostka, która stała się podstawą opracowania niniejszego katalogu mostków cieplnych.
Przed modernizacją mostki odpowiadały za ok. 16 W/K strat ciepła, natomiast po dociepleniu przegród wartość strat przez mostki wzrosła do ok. 26 W/K, co pokazuje, że paradoksalnie po termomodernizacji pomimo spadku łącznych strat ciepła, straty przez mostki termiczne mogą wzrosnąć. Podkreśla to znaczenie detali. Pominięcie mostków cieplnych w obliczeniach może więc prowadzić do niedoszacowania rzeczywistego zużycia energii i kosztów ogrzewania po modernizacji.
Masz projekt termomodernizacji i nie wiesz, czy detale są poprawne? Wykonuję obliczenia mostków cieplnych i analizy cieplno-wilgotnościowe, które pokazują nie tylko wartość Ψ, ale też ryzyko kondensacji i możliwe poprawki detalu.
Czym jest katalog złączy budowlanych (katalog mostków cieplnych)?
Katalog złączy budowlanych to usystematyzowany zbiór danych technicznych dotyczących typowych połączeń elementów obudowy budynku, opracowany na podstawie numerycznych obliczeń przepływu ciepła zgodnych z normą PN-EN ISO 10211. Stanowi praktyczny punkt odniesienia dla projektanta, umożliwiający szybkie odczytanie wartości Ψ dla konkretnego detalu bez konieczności przeprowadzania indywidualnych symulacji komputerowych.
Potrzeba korzystania z takich danych wynika z praktyki projektowej. Ten sam detal może wyglądać poprawnie na rysunku, a mimo to generować istotne straty ciepła lub stwarzać ryzyko kondensacji i pleśni. Sama zasada ciągłości izolacji nie wystarczy: trzeba znać rzeczywistą wartość mostka i ocenić bezpieczeństwo cieplno-wilgotnościowe złącza, by uniknąć nieoczekiwanych problemów.
Typowa karta katalogowa złącza budowlanego zawiera następujące elementy:
- Schemat geometryczny złącza – z zaznaczeniem warstw materiałowych, grubości izolacji i elementów konstrukcyjnych.
- Parametry cieplne materiałów – wartości współczynnika przewodzenia ciepła λ [W/(m·K)] dla każdej warstwy.
- Warunki brzegowe obliczeń – przyjęte temperatury powietrza wewnętrznego i zewnętrznego oraz opory przejmowania ciepła.
- Wartość współczynnika Ψ – obliczony liniowy współczynnik przenikania ciepła z oznaczeniem systemu wymiarowego (Ψi, Ψe lub Ψoi).
- Rozkład temperatur – graficzne przedstawienie izoterm i adiabat, a często również wartość współczynnika fRsi.
Katalogi mogą mieć charakter systemowy – opracowywane przez producenta dla konkretnego systemu budowlanego, lub ogólnobranżowy, jak np. katalog ITB, obejmujący szeroki zakres typowych detali.
Ekspert BUIMS podkreśla: Katalogowe wartości Ψ odnoszą się do konkretnych geometrii i układów materiałowych. Zmiana grubości izolacji, rodzaju materiału konstrukcyjnego czy sposobu mocowania może istotnie wpłynąć na rzeczywisty wynik. W przypadku nietypowych rozwiązań niezbędne jest przeprowadzenie indywidualnych obliczeń mostków cieplnych, które precyzyjnie uwzględnią specyfikę danego projektu.
Przykłady złączy budowlanych z katalogu mostków cieplnych
Poniżej znajdują się konkretne złącza budowlane wraz z wartościami liniowego współczynnika przenikania ciepła Ψe (według wymiarów zewnętrznych). Dla każdego złącza przypisane są dane przed termomodernizacją i po ociepleniu, co pokazuje, że termomodernizacja nie działa jednakowo na wszystkie mostki cieplne: część złączy poprawia się wyraźnie, część tylko nieznacznie, a w niektórych przypadkach straty ciepła mogą nawet wzrosnąć. Efekt zależy każdorazowo od sposobu rozwiązania konkretnego detalu.
Dane pochodzą z analizy opisanej w artykule: Mostki termiczne po termomodernizacji – dlaczego straty ciepła rosną zamiast maleć?
| Typ złącza | Ψe przed termomodernizacją [W/(m·K)] | Ψe po ociepleniu [W/(m·K)] | Zmiana (+ wzrost strat spadek strat) | Norma / metoda |
|---|---|---|---|---|
| Attyka | -0,407 | 0,056 | +114% | PN-EN ISO 10211 (2D) |
| Balkon | 0,314 | 0,295 | -6% | |
| Fundament | 0,791 | 0,356 | -55% | |
| Ściana loggi | -0,727 | 0,171 | +124% | |
| Ościeże okienne | 0,087 | 0,117 | +34% | |
| Narożnik wypukły | -0,722 | -0,087 | +88% | |
| Narożnik wklęsły | 0,294 | 0,018 | -94% |
Wartości z tabeli pokazują skalę problemu, ale nie zastępują obliczeń dla konkretnego budynku. Jeżeli Twój detal różni się geometrią, materiałem lub przebiegiem izolacji, warto policzyć go indywidualnie.
Attyka

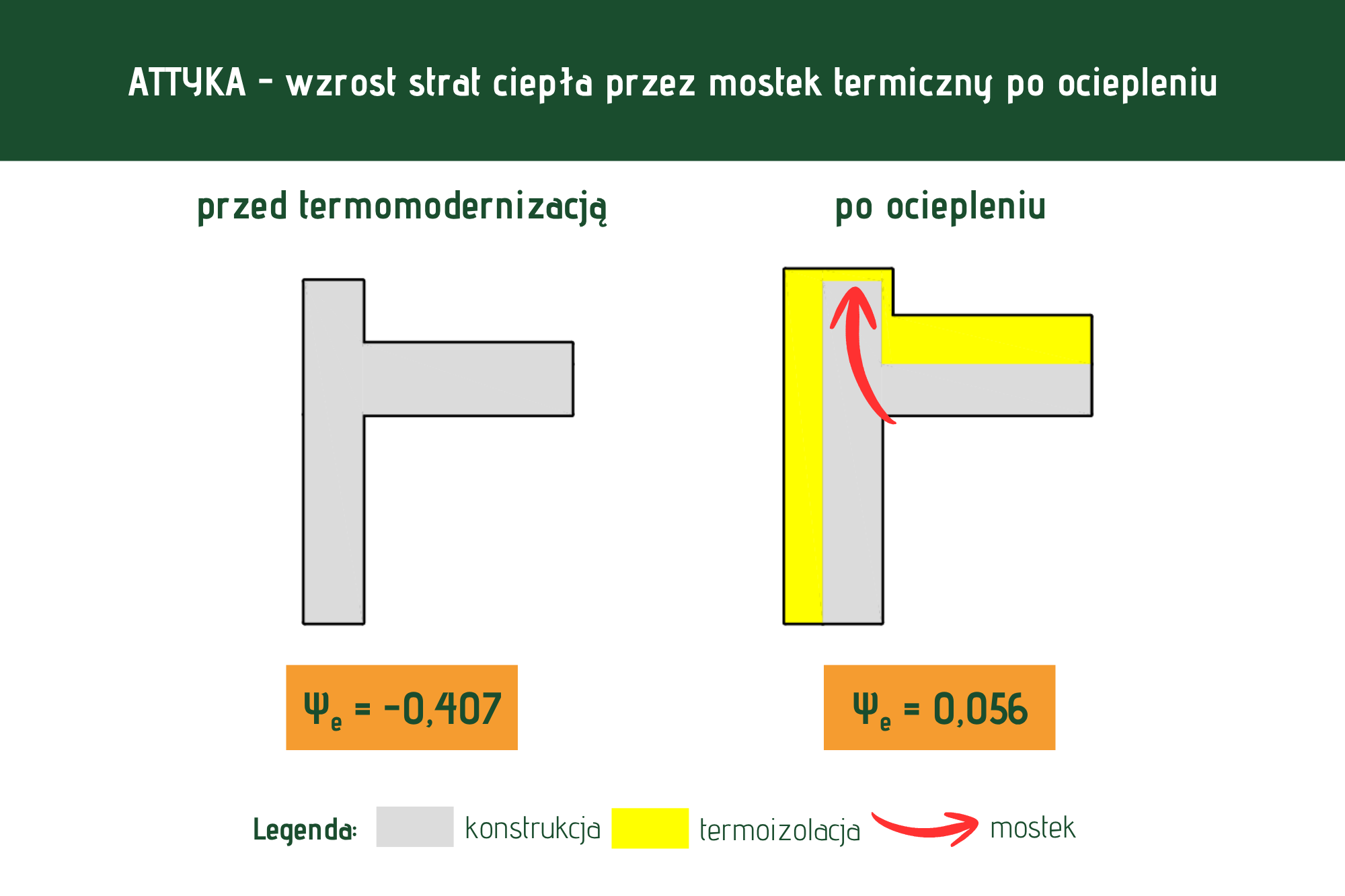

Attyka to miejsce, w którym ściana zewnętrzna przechodzi ponad poziom dachu.
W analizowanym budynku przed ociepleniem węzeł ten wykazuje wartość Ψe na poziomie -0,407 W/(m·K). Ujemna wartość wynika z wymiarowania zewnętrznego, co oznacza, że rzeczywiste straty ciepła w tym złączu są mniejsze niż wynikałoby to z jednowymiarowego modelu obliczeniowego odniesionego do wymiarów zewnętrznych przegród. Geometria złącza działa więc korzystnie.
Po wykonaniu termomodernizacji i objęciu attyki warstwą termoizolacji o grubości 5 cm, współczynnik Ψe wzrasta do 0,056 W/(m·K). Dodatnia wartość wskazuje, że w ocieplonym budynku złącze attyki generuje niewielkie, dodatkowe straty ciepła.
Wartość dodatkowych strat ciepła można ograniczyć poprzez zwiększenie grubości ocieplenia attyki lub skucie jej i wykonanie na nowo w innej technologii.
Balkon

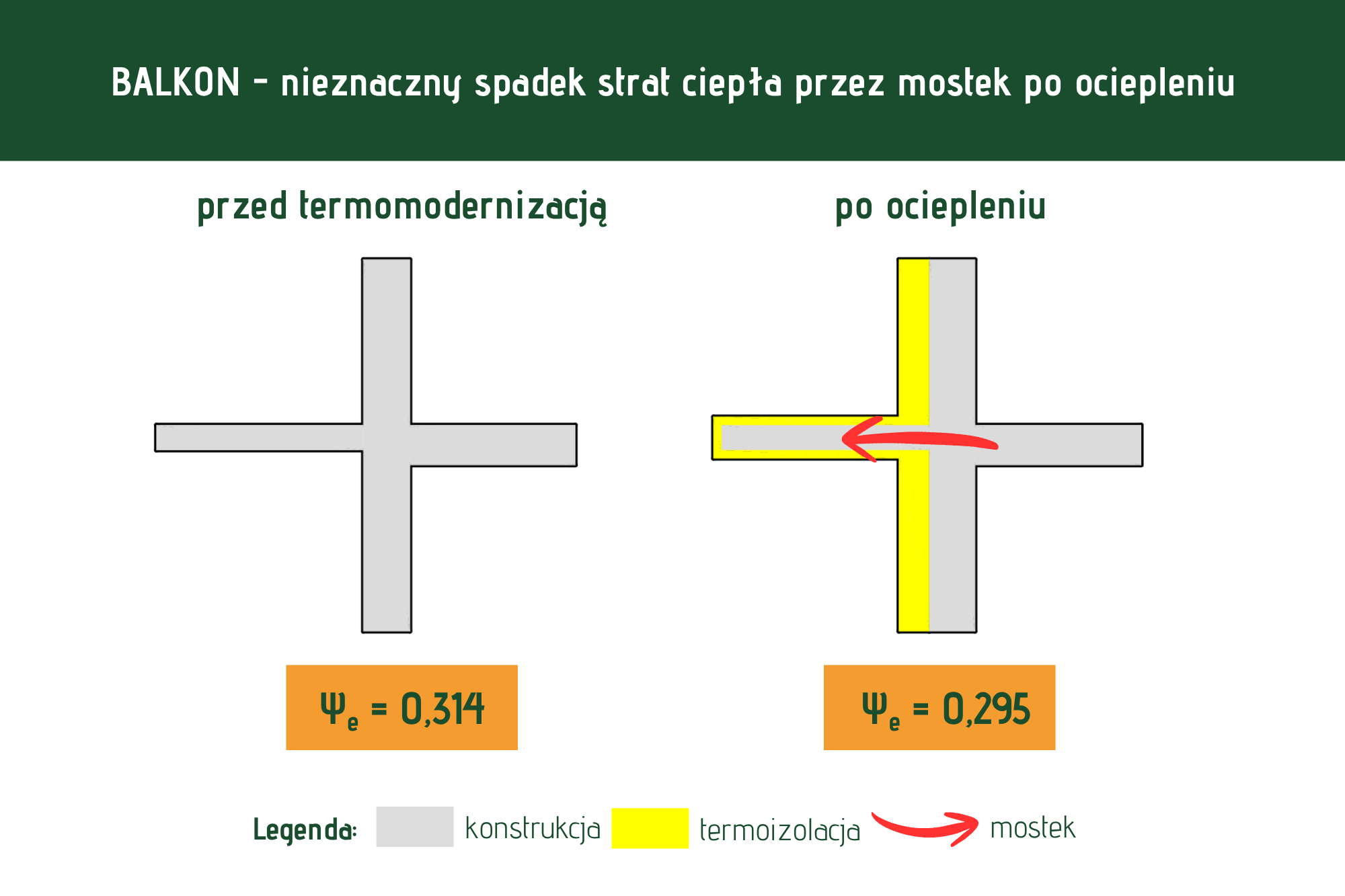

Płyta balkonowa stanowi jeden z najbardziej problematycznych mostków cieplnych. Żelbetowa płyta balkonu, przenika przez warstwę izolacji termicznej ściany, łącząc wnętrze z otoczeniem.
Przed termomodernizacją wartość Ψe dla tego złącza wynosi 0,314 W/(m·K), co oznacza znaczne dodatkowe straty ciepła na każdym metrze bieżącym krawędzi balkonu.
Po ociepleniu płyty balkonu z każdej strony termoizolacją o grubości 5 cm współczynnik Ψe spada do 0,295 W/(m·K), co stanowi redukcję zaledwie o około 6%.
Aby skutecznie ograniczyć ten mostek cieplny, można wykonać balkon na nowo z wykorzystaniem łączników termoizolacyjnych lub w postaci oddzielnej samonośnej konstrukcji co całkowicie wyeliminowałoby mostek termiczny.
Fundament

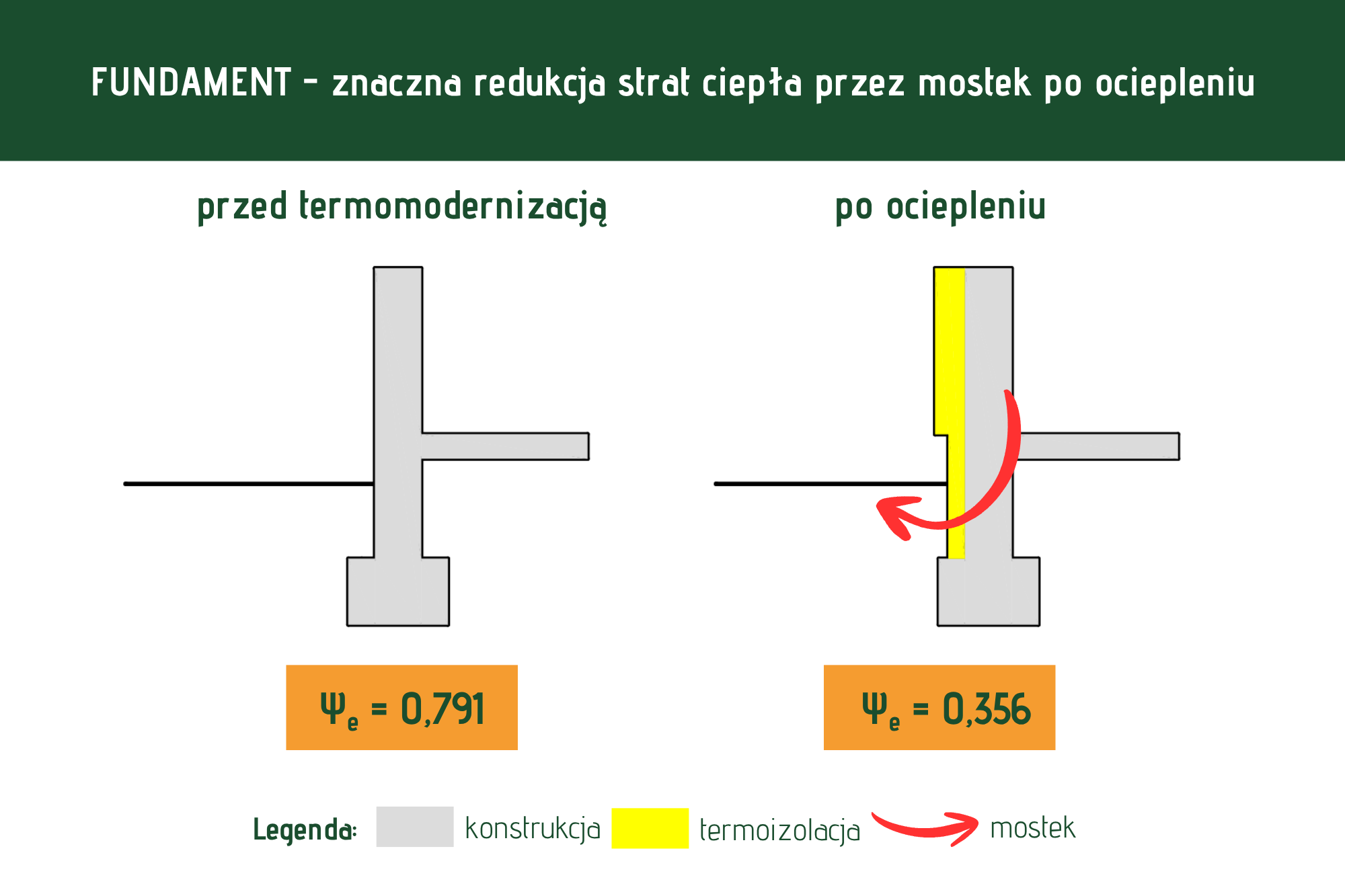

Węzeł ściana – fundament – podłoga na gruncie należy często do najważniejszych złączy budowlanych z perspektywy strat energii.
Przed termomodernizacją wartość Ψe dla złącza fundamentowego wynosi aż 0,791 W/(m·K) i jest to najwyższa wartość wśród wszystkich analizowanych przykładów.
Po zastosowaniu ocieplenia współczynnik Ψe spada do 0,356 W/(m·K), co stanowi redukcję o 55%.
Warto zwrócić uwagę, że złącze fundamentowe jest szczególnie istotne również w kontekście ochrony budynku przed zawilgoceniem, na co wpływ ma wykonanie skutecznych hydroizolacji.
Ściana loggi

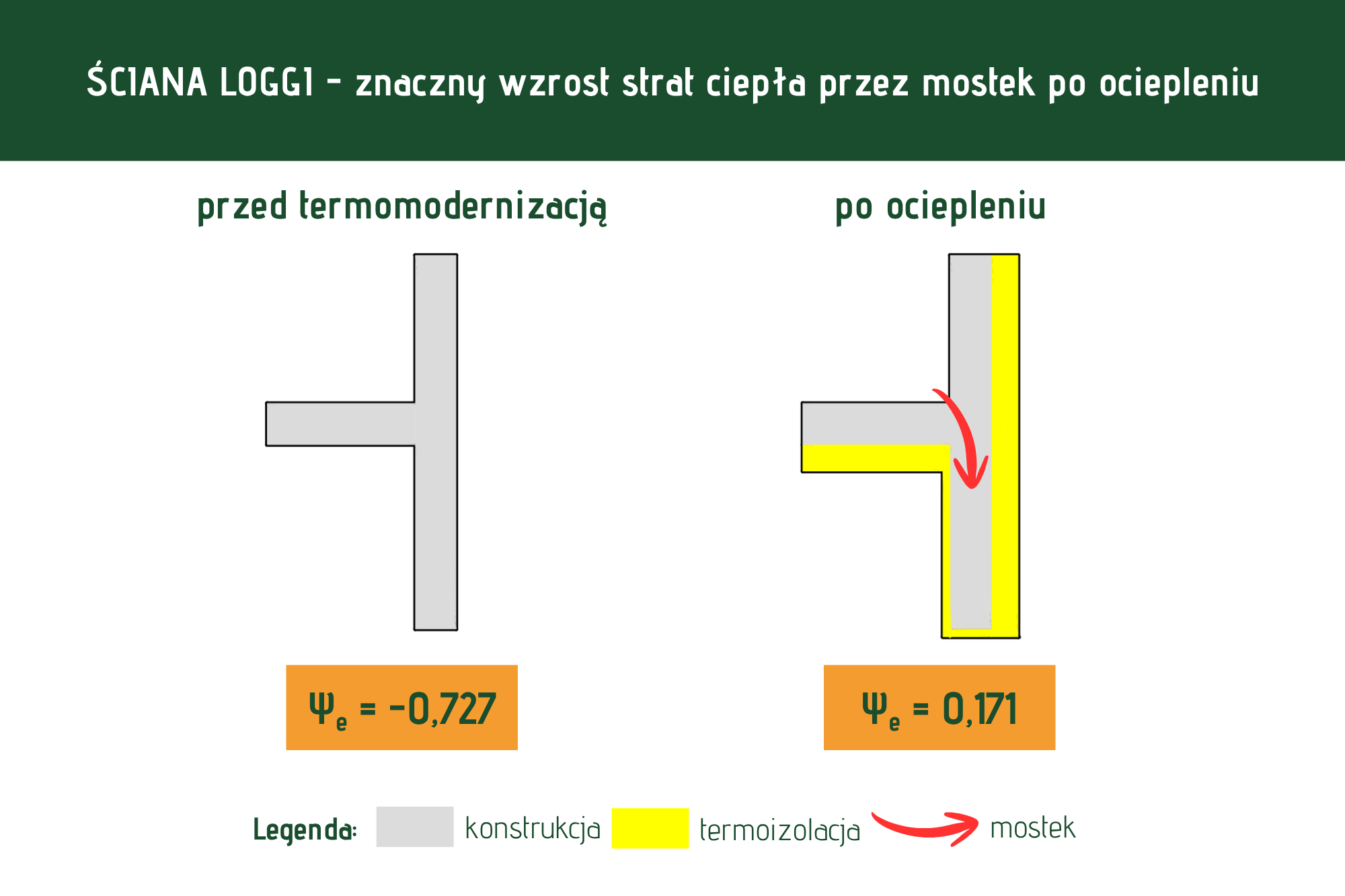

Ściana loggi to złącze w miejscu wnęki balkonowej wbudowanej w bryłę budynku, gdzie geometria znacząco odbiega od typowej ściany zewnętrznej.
Przed termomodernizacją współczynnik Ψe wynosi -0,727 W/(m·K). Geometria loggi powoduje, że pole przepływu obliczone dla wymiarów zewnętrznych jest większe niż rzeczywisty strumień ciepła.
Po ociepleniu wartość Ψe wzrasta doa 0,171 W/(m·K). Zmiana znaku z ujemnego na dodatni oznacza, pojawienie się realnych strat wynikających z trudności w zapewnieniu ciągłości termoizolacji. Prawidłowe rozwiązanie tego złącza wymaga starannego ocieplenia wszystkich powierzchni tworzących loggię, włącznie ze spodami stropów i ścianami bocznymi.

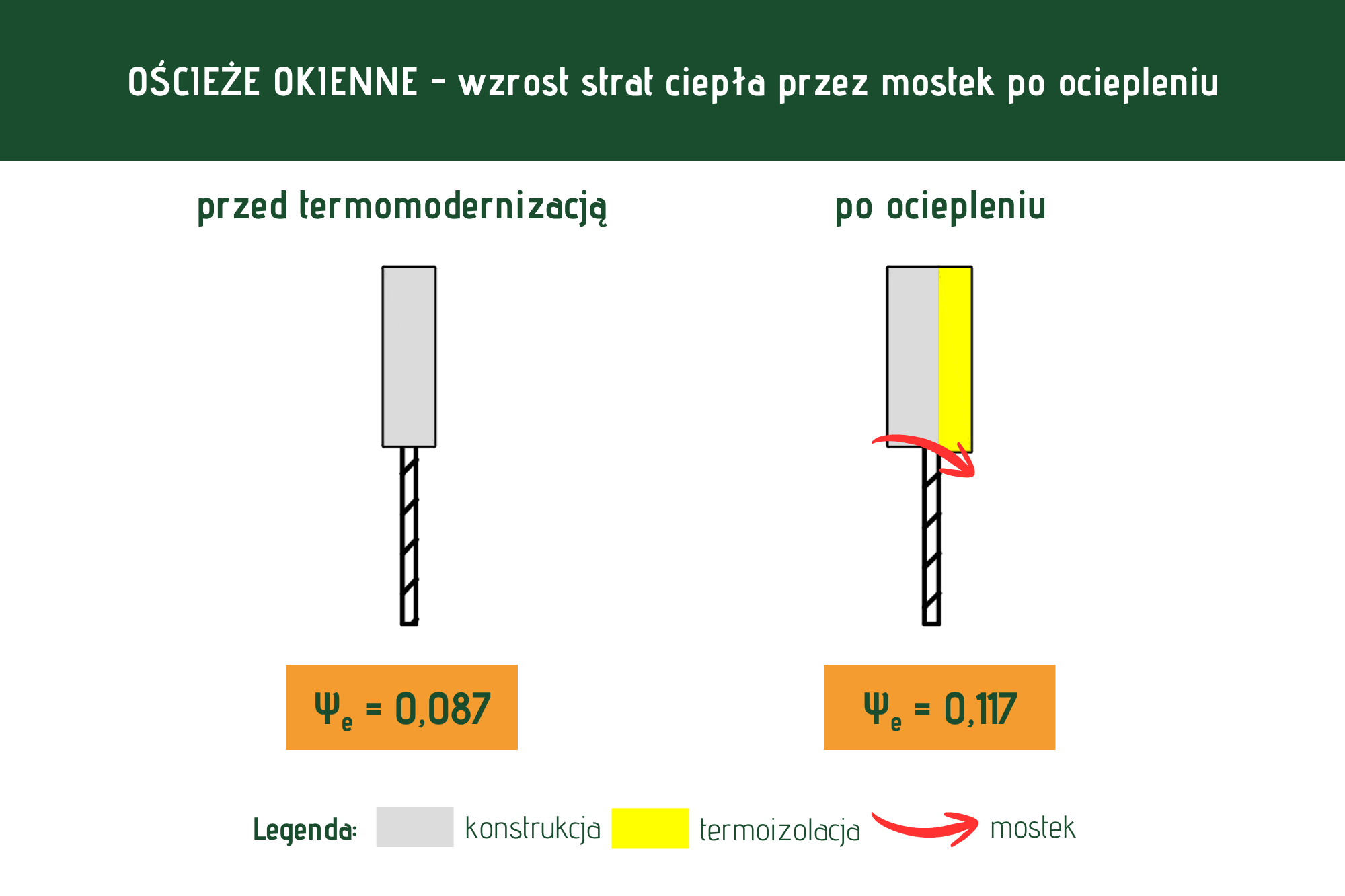

Ościeże okienne
Ościeże okienne to miejsce osadzenia okna w ścianie, gdzie łatwo powstają mostki cieplne (boki, nadproże, parapet).
Przed termomodernizacją wartość Ψe wynosi 0,087 W/(m·K), co wskazuje na umiarkowane dodatkowe straty ciepła.
Po termomodernizacji budynku współczynnik Ψe osiągnął wartość 0,117 W/(m·K).
Wartość strat ciepła wzrosła, pomimo montażu okna w licu ściany i montażu ocieplenia ściany z zakładem na ramę okienną. Rozwiązaniem minimalizującym wartość mostka cieplnego w tym miejscu, jest wysunięcie okna w warstwę ocieplenia przy zastosowaniu dedykowanych systemów montażowych.
Nie ryzykuj i sprawdź, czy Twoje detale są poprawne. Skontaktuj się ze mną i zleć analizę mostków cieplnych.
Narożnik wypukły ściany

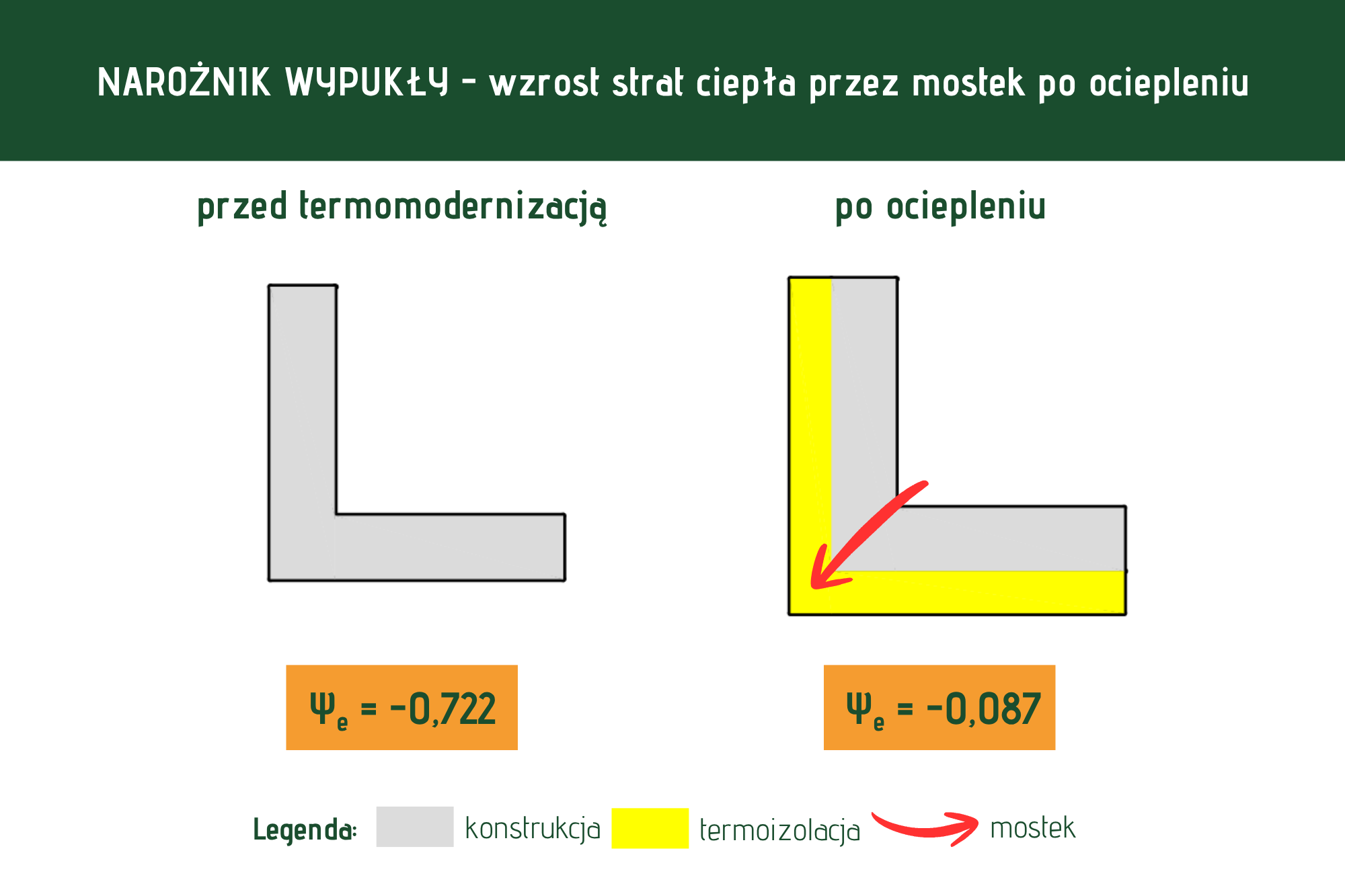

Narożnik wypukły to miejsce, w którym dwie ściany zewnętrzne spotykają się pod kątem, tworząc wypukłą krawędź bryły budynku.
Przed termomodernizacją współczynnik Ψe wynosi -0,722 W/(m·K). Wartość ujemna wynika z systemu wymiarów zewnętrznych, w którym powierzchnia obliczeniowa obu ścian nakłada się w strefie narożnika, co zawyża teoretyczne straty ciepła.
Po ociepleniu wartość Ψe zmienia się na -0,087 W/(m·K). Liniowy współczynnik przenikania ciepła wzrósł, choć nadal pozostaje ujemny, z uwagi na geometrię złącza.
Narożnik wklęsły ściany

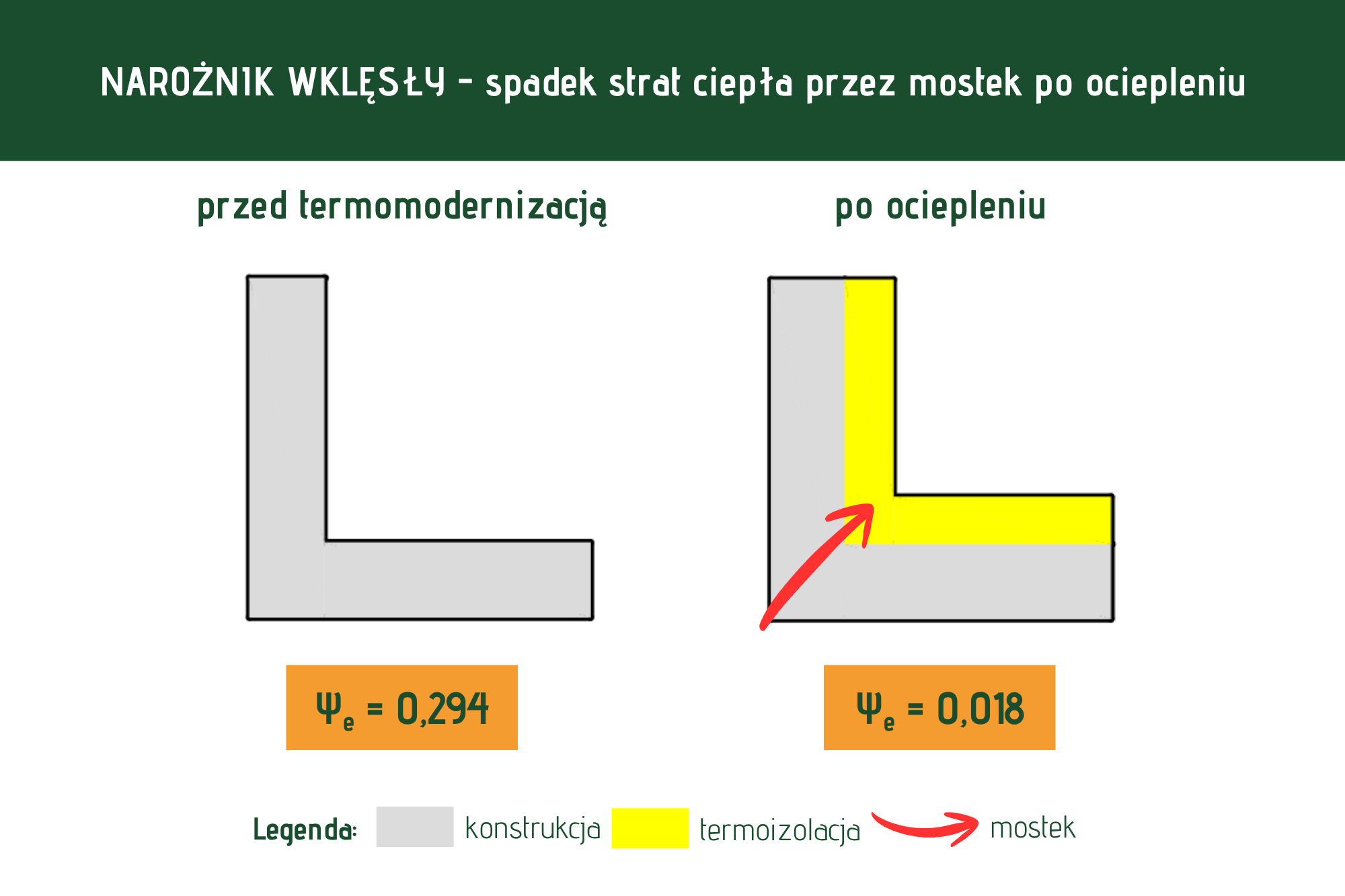

Narożnik wklęsły, tak jak wypukły stanowi połączenie ścian zewnętrznych budynku pod kątem, tworząc krawędź wklęsłą od strony zewnętrznej budynku.
Przed termomodernizacją wartość Ψe wynosi 0,294 W/(m·K), co wskazuje na znaczne dodatkowe straty ciepła, które wynikają ze sposobu wymiarowania złącza. Po ociepleniu współczynnik Ψe spada do zaledwie 0,018 W/(m·K), co stanowi redukcję o 94%.

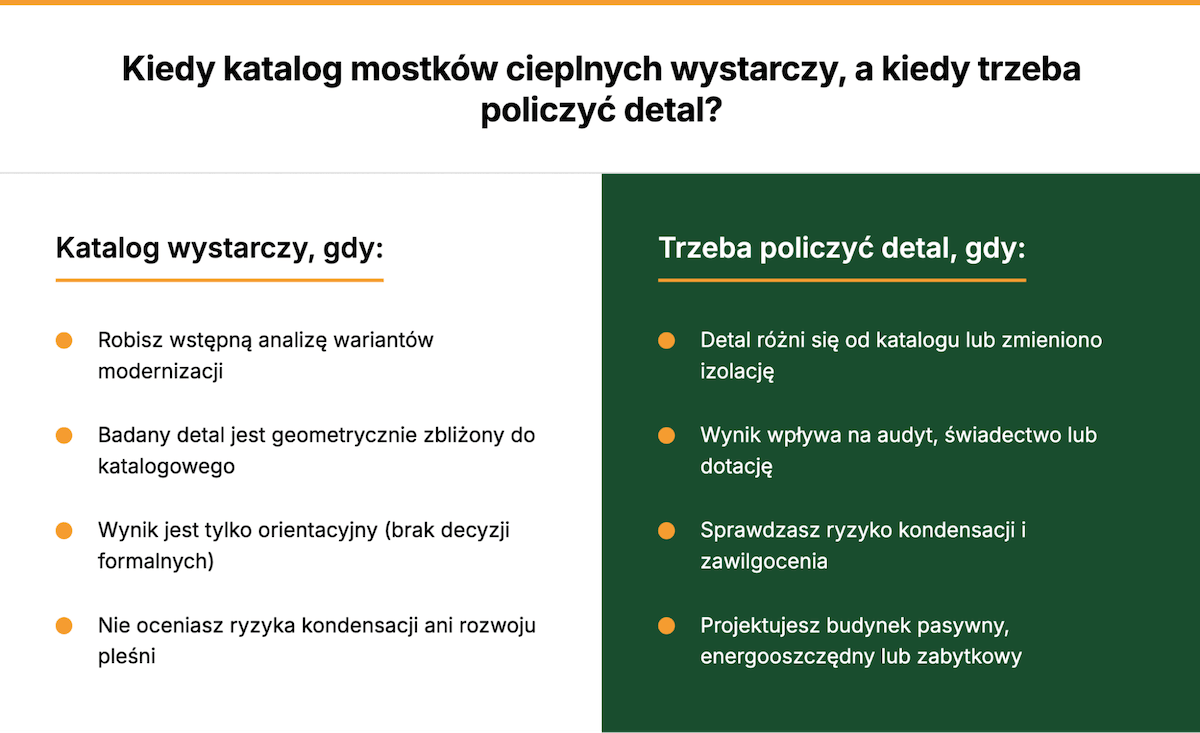

Kiedy katalog mostków cieplnych wystarczy, a kiedy trzeba policzyć detal?
Katalog mostków cieplnych wystarczy wtedy, gdy potrzebujesz szybkiej, orientacyjnej wartości Ψ (Psi) dla typowego złącza budowlanego. Nie powinien jednak zastępować indywidualnych obliczeń detalu, jeżeli wynik ma wpływ na projekt wykonawczy, audyt energetyczny, świadectwo charakterystyki energetycznej, dotację albo ocenę ryzyka kondensacji i pleśni.
Kiedy katalog mostków cieplnych może wystarczyć?
Katalog mostków cieplnych sprawdza się jako punkt wyjścia na etapie, gdy detale budowlane nie są jeszcze ostatecznie zaprojektowane. W praktyce oznacza to konkretne sytuacje:
- analizujesz wstępne warianty modernizacji i porównujesz rozwiązania,
- badany detal jest geometrycznie zbliżony do katalogowego,
- nie oceniasz ryzyka kondensacji ani rozwoju pleśni,
- wynik ma charakter orientacyjny i nie jest podstawą decyzji wykonawczej ani formalnej.
Kiedy trzeba wykonać indywidualne obliczenia mostka cieplnego?
Indywidualne obliczenia mostka cieplnego are potrzebne zawsze wtedy, gdy detal odbiega od katalogu albo wynik ma znaczenie projektowe. Obliczenia detalu warto wykonać, gdy:
- rzeczywisty detal różni się od przykładu z katalogu mostków cieplnych,
- zmienia się grubość, rodzaj lub położenie izolacji termicznej,
- wynik wpływa na audyt energetyczny, charakterystykę energetyczną, świadectwo lub wniosek o dotację,
- chcesz sprawdzić ryzyko kondensacji powierzchniowej, zawilgocenia lub rozwoju grzybów pleśniowych,
- projekt dotyczy budynku pasywnego, energooszczędnego albo zabytkowego.
Masz detal, którego nie da się jednoznacznie dopasować do katalogu? Zadbaj o indywidualne obliczenia mostka cieplnego i sprawdź, czy rozwiązanie jest bezpieczne.
Procedury uwzględniania mostków termicznych w charakterystyce energetycznej budynku
Wartości Ψ odczytane z katalogu lub wyznaczone obliczeniowo są bezpośrednim składnikiem obliczeń charakterystyki energetycznej budynku. Zgodnie z przepisami całkowity współczynnik strat ciepła przez przenikanie Htr [W/K] musi uwzględniać zarówno straty przez jednorodne przegrody (współczynnik U), jak i dodatkowe straty przez liniowe mostki cieplne (współczynnik Ψ pomnożony przez długość złącza).
Wymóg ten wynika z Warunków Technicznych (WT 2021) oraz rozporządzenia w sprawie metodologii wyznaczania charakterystyki energetycznej. Jednocześnie rosnące standardy energooszczędności, w tym wymagania dla budynków o niemal zerowym zużyciu energii (NZEB), sprawiają, że nawet pozornie niewielkie mostki termiczne mogą decydować o końcowej klasie energetycznej obiektu.
Wynik tych obliczeń wpływa bezpośrednio na roczne zapotrzebowanie na energię pierwotną (EP) oraz klasę energetyczną budynku w świadectwie charakterystyki energetycznej. W praktyce inżynierskiej stosuje się trzy główne metody uwzględniania mostków cieplnych w bilansie energetycznym budynku:
- Obliczenia numeryczne zgodne z EN ISO 10211 – najdokładniejsza metoda, polegająca na indywidualnym modelowaniu każdego złącza w programie wykorzystującym metodę elementów skończonych. Dokładność tej metody jest najwyższa i wynosi typowo ±5%.
- Wartości z katalogów i atlasów mostków cieplnych – metoda pośrednia, w której odczytuje się wartości Ψ z opracowanych wcześniej zbiorów danych. Wymaga upewnienia się, że geometria i parametry złącza odpowiadają danym katalogowym. Dokładność danych katalogowych zazwyczaj wynosi około 20%.
- Wartości orientacyjne z normy PN-EN ISO 14683 – metoda uproszczona, oparta na tabelarycznych wartościach Ψ dla typowych złączy. Jest łatwa w stosowaniu i bardzo niedokładna. Dokładność tej metody wynosi około 50%.
W większości obliczeń energetycznych budynków upraszcza się przepływ ciepła, zakładając jednowymiarowy przepływ przez przegrody z oddzielnym, nałożonym wkładem mostka cieplnego. Umożliwia to szybkie obliczenia, lecz dokładność wyników zależy bezpośrednio od jakości przyjętych wartości Ψ. Norma PN-EN ISO 14683 sama wskazuje, że podane w niej wartości orientacyjne Co przekłada się na wiarygodność obliczeń i ryzyko rozbieżności między projektowanym a rzeczywistym zużyciem energii oraz kosztami ekploatacji.
Podsumowanie
Katalog mostków cieplnych pokazuje, że mimo poprawy izolacji ścian, kluczowe znaczenie mają detale takie jak balkony, ościeża czy fundamenty, które mogą nadal generować istotne straty ciepła i wpływać na ryzyko zawilgocenia. Katalog jest pomocny przy wstępnych analizach, jednak nie zastąpi dokładnych obliczeń mostków termicznych, które pozwalają zweryfikować, czy złącze jest bezpieczne pod kątem wilgotnościowym oraz jakie generuje straty ciepła, co wymaga indywidualnej analizy. Skontaktuj się ze mną, jeśli chcesz sprawdzić newralgiczne detale swojego projektu.
Najczęściej zadawane pytania
Co zawiera katalog mostków cieplnych?
Katalog mostków cieplnych zawiera przykłady typowych złączy budowlanych wraz z wartościami liniowego współczynnika przenikania ciepła Ψ. Karta katalogowa zwykle pokazuje geometrię złącza, układ warstw, parametry materiałów, warunki brzegowe obliczeń oraz wynik w postaci wartości Ψ (Psi).
Czy wartość Ψ z katalogu można przyjąć w każdym projekcie?
Nie. Wartości z katalogu można stosować tylko wtedy, gdy projektowane złącze odpowiada rozwiązaniu katalogowemu. Nawet pozornie mała zmiana, np. inna grubość izolacji, przesunięcie okna, inny materiał konstrukcyjny lub zmiana sposobu mocowania, może zmienić wartość Ψ. Przy nietypowych detalach bezpieczniejszym rozwiązaniem są indywidualne obliczenia zgodne z EN ISO 10211.
Czy ujemna wartość Ψ oznacza, że mostek „grzeje”?
Nie. Ujemna wartość Psi oznacza, że mostek powoduje mniejsze straty ciepła niż wynikałoby z uproszczonego modelu obliczeniowego opartego na wymiarach zewnętrznych.
Czy katalog mostków cieplnych zastępuje obliczenia EN ISO 10211?
Nie. Katalog jest punktem odniesienia. Obliczenia nadal są potrzebne, by zweryfikować zagrożenie kondensacją wilgoci i rozwoju pleśni.
Jaka jest różnica między obliczeniami wg EN ISO 10211 a wartościami z normy PN-EN ISO 14683?
EN ISO 10211 to obliczenia numeryczne (MES) w specjalistycznym oprogramowaniu, z precyzją około 5%, stosowane przy tworzeniu i walidacji katalogów mostków cieplnych. PN-EN ISO 14683 to gotowe tabele wartości Ψ dla typowych węzłów, jest szybka w użyciu, ale o dużej niedokładności, rzędu 0–50% względem rzeczywistości.
