Zimna ściana pod parapetem, wilgoć i czarne wykwity pleśni w narożnikach to często nie wina okna, tylko mostka cieplnego na połączeniu okna z murem. Choć mostków termicznych nie da się całkowicie zlikwidować, to da się je rozwiązań w taki sposób aby uniknąć problemów z zawilgoceniem i pleśną oraz ograniczyć niepotrzebne straty energii. W nowym budynku decyduje o tym dokładność projektu i detali, a w przypadku problemów w istniejącym budynku podstawą ich rozwiązania jest rzetelne rozpoznanie przyczyn.
W skrócie: Nie ma jednego poprawnego sposobu montażu okna, który zniweluje powstawanie mostków termicznych. Choć w praktyce wyróżnić można trzy sensowne rozwiązania: montaż okna w licu muru z węgarkiem, częściowe wysunięcie w termoizolację oraz montaż okna w grubości ocieplenia. O końcowym efekcie decydują jednak poprawne detale wykonawcze. Jeśli chcesz mieć pewność, że w Twoim projekcie albo na budowie nie będzie problemów z mostkami, zadbaj o rzetelne obliczenia.
Czym są mostki termiczne i dlaczego generują straty?
Mostki termiczne to obszary w przegrodach budowlanych, w których dochodzi do zaburzenia izolacyjności cieplnej, np. w skutek przerwania ciągłości izolacji lub jej znacznego osłabienia. W kontekście stolarki okiennej wyróżnia się mostki liniowe Ψ W/(m·K) (biegnące wzdłuż całego obwodu ramy) oraz punktowe χ W/K (np. konsole montażowe). Wynikają one ze zmiany geometrii oraz oporu cieplnego względem przegrody w której zamontowane jest okno.
Więcej informacji na temat mostków termicznych z konkretnym przykładem, znajdziesz we wpisie: “Mostki cieplne – co to jest, jak powstają i jak je eliminować?”
Kluczowe parametry: Uw vs Ψ (Psi) vs fRsi
Aby ocenić jakość montażu i sprawdzić czy nie powstaje ryzyko wychłodzenia, kondensacji oraz pleśni, trzeba rozdzielić parametry okna jako wyrobu od parametrów detalu montażowego. W ofertach zwykle podawane jest tylko Uw, parametr ten nie informuje jednak, czy na styku okna ze ścianą powstanie problem.

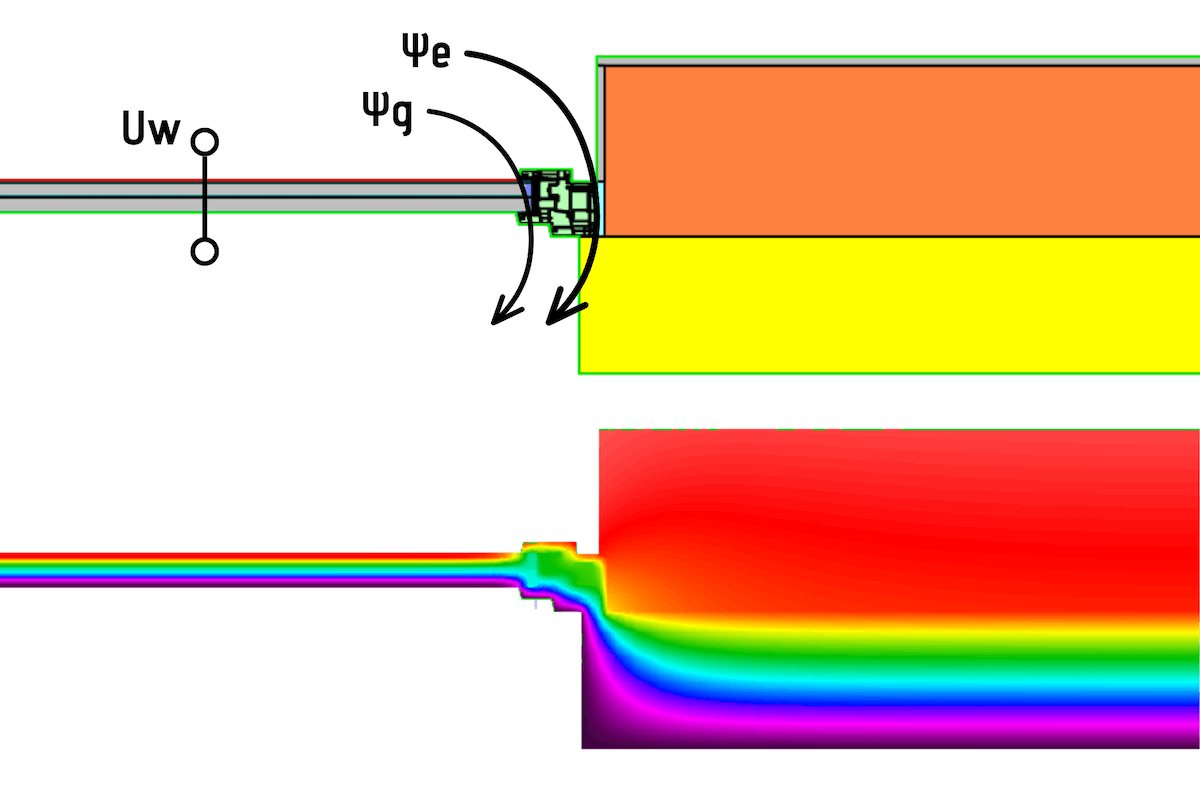

Rysunek 1. Schemat detalu ościeża. Powyżej układ geometryczny i podstawowe parametry cieplne, niżej wizualizacja rozkładu temperatur.
- Uw [W/(m²K)] – to parametr z karty produktu, opisuje izolacyjność cieplną samego okna jako wyrobu (rama + szyba).
- Ψg [W/(mK)] – liniowy mostek na krawędzi szyby, opisuje, ile ciepła „ucieka” wzdłuż obwodu szyby, na styku: szkło–ramka–profil. Wartość zależy od rodzaju zastosowanej w oknie ramki dystansowej.
- Ψe [W/(mK)] – liniowy mostek na styku okno–mur (ościeże: bok/ góra – nadproże/ dół – strefa podparapetowa). Wartość tego parametru zależy od sposobu montażu okna oraz ukształtowania termoizolacji. (Indeks „e” oznacza wartość mostka obliczoną dla wymiarów zewnętrznych).
- fRsi [-] – współczynnik ten pokazuje, czy w najzimniejszym punkcie okna i ościeża temperatura nie spada poniżej wartości krytycznej, od której zaczynają się problemy z wilgocią i pleśnią.
W praktyce, szczególnie w przypadku budynków pasywnych, kluczowa jest również wartość Uw po zamontowaniu okna w ścianie, czyli Uw,montaż (Uw,installed). Parametr ten uwzględnia jednocześnie izolacyjność cieplną okna, jak i wpływ mostków cieplnych zależnych od sposobu montażu. W kryteriach certyfikacji budynków pasywnych wymagane jest, aby wartość Uw,montaż dla okna referencyjnego o wymiarach 1,23×1,48 nie przekroczyła 0,85 W/(m²K).
Skontaktuj się ze mną, a wykonam obliczenia mostków cieplnych dla Twojego projektu oraz wskażę konkretne rozwiązania, które pozwolą uniknąć problemów.
Uciekające ciepło przez okna – Czy problemem na pewno jest mostek?
Ustalenie przyczyny problemów z wilgocią lub pleśnią w obszarze okien i ościeży nie należy do zadań prostych i na pewno nie wystarczy do tego kilka zdjęć termowizyjnych. Termowizja pokazuje jedynie objaw (anomalię temperatury), ale nie zawsze przyczynę problemu.
Widoczne na termogramie obniżenie temperatury może wynikać zarówno z mostka jak i nieszczelności, którą czasem da się usunąć poprzez prostą regulację okna. Z drugiej strony „fioletowe” pola na obrazie nie muszą oznaczać błędu. Różnice temperatur na przegrodach są naturalne i zawsze będą widoczne, bo mostków cieplnych nie da się całkowicie usunąć.
Dlatego podstawą do wyciągania wniosków jest rzetelna diagnostyka: analiza warunków cieplno-wilgotnościowych i właściwa interpretacja danych, a nie same kolory na termogramie.

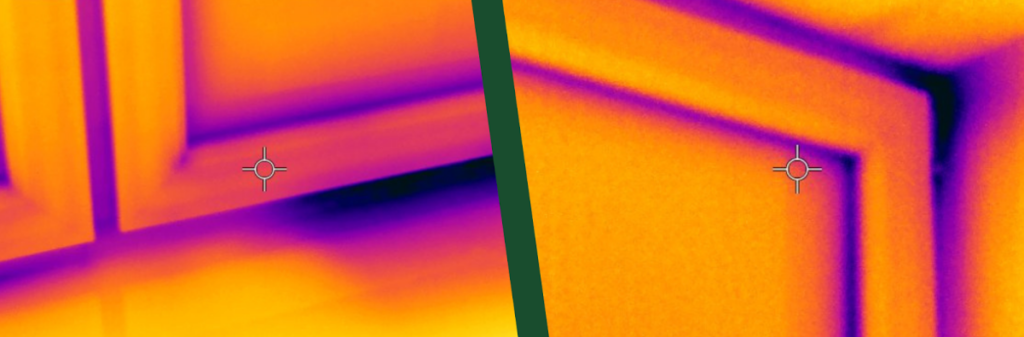

Rysunek 2. Przykładowe termogramy i widoczne anomalie temperatur. Bez kontekstu (warunki pomiaru) z samego zdjęcia nie da się rozstrzygnąć, czy i gdzie leży problem.
Prawidłowy proces diagnostyczny wokół okien powinien obejmować:
- Oględziny i pomiary: identyfikacja miejsc krytycznych, pomiary temperatury, wilgotności, warunków klimatycznych w pomieszczeniu, w razie potrzeby wykonanie miejscowych odkrywek i pobranie próbek do badań mykologicznych.
- Ustalenie przyczyn problemu: na podstawie danych można rozstrzygnąć, czy mamy do czynienia z mostkiem termicznym, nieszczelnością, zawilgoceniem przegrody czy problemem z wentylacją i podwyższoną wilgotnością.
- Wybór metod naprawy: dopiero znając przyczynę dobiera się adekwatny zakres prac. W przeciwnym razie łatwo wydać pieniądze na działania, które nie przyniosą efektu.
- Pomiary kontrolne: po pracach warto potwierdzić skuteczność naprawy pomiarami (termowizja, ewentualnie test szczelności). Dzięki temu masz pewność, że problem nie wróci następnej zimy.
Jeśli coś dzieje się przy oknach, nie zgaduj. Umów diagnostykę, dzięki której otrzymasz jasne wnioski.

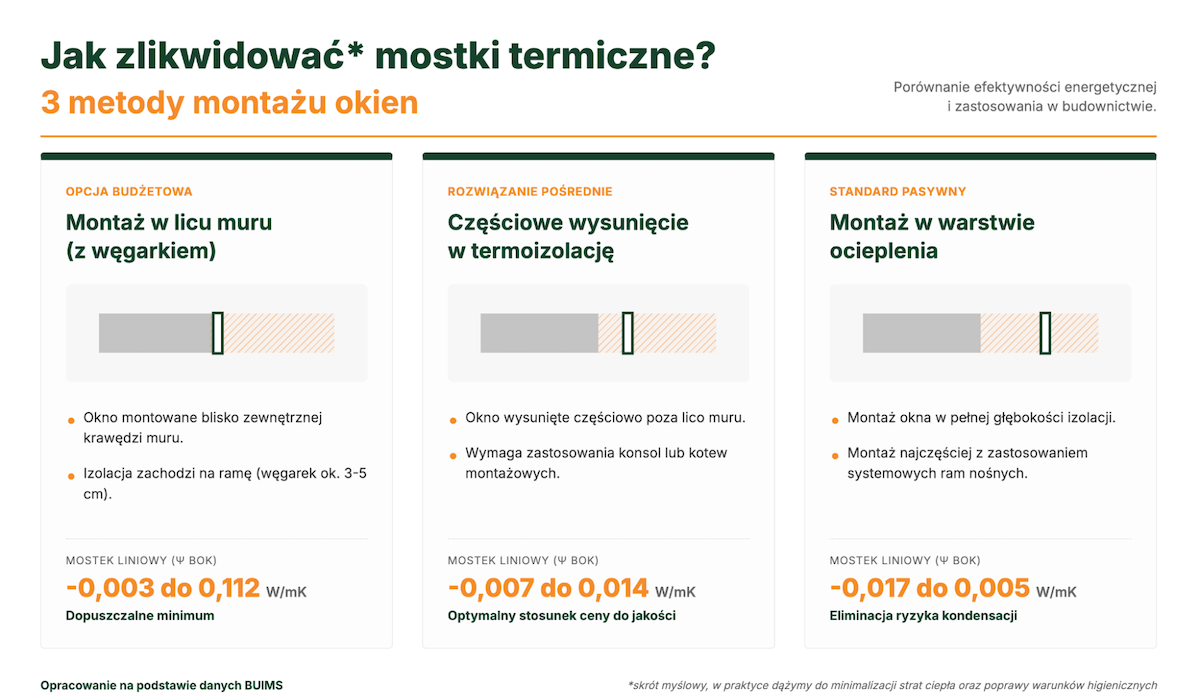

Jak skutecznie zlikwidować mostki termiczne przy oknach?
Na parametry mostków termicznych wokół okna wpływa m.in. pozycja okna, ciągłość izolacji w ościeżu, sposób rozwiązania parapetu i podparcia oraz geometria i materiały ramy. Dlatego nie istnieje jedno optymalne rozwiązanie. Co więcej, w części konfiguracji (zależnie od sposobu wymiarowania) wartość liniowego współczynnika przenikania ciepła Ψ może osiągnąć wartość ujemną. Dlatego realną ocenę i dobór rozwiązania warto opierać na analizie konkretnego detalu.
Wariant 1 – Montaż w licu muru – budżetowe rozwiązanie na ograniczenie mostków termicznych przy oknach
Montaż w licu muru i węgarki styropianowe, to aktualnie dopuszczalne minimum, które w wielu przypadkach wystarcza, żeby ograniczyć wychodzenia i ryzyko kondensacji. Polega na montażu okna blisko zewnętrznej krawędzi muru i wykonaniu izolacji zachodzącej na ramę (węgarka).
Kluczowe parametry montażu w licu muru:
- Pozycja okna: w licu muru (przy zewnętrznej krawędzi).
- Mocowanie: klasyczne podparcie i kotwienie w murze.
- Efektywność: Wartości liniowego współczynnika przenikania ciepła Ψ na poziomie:
- bok: ~ -0,003 – 0,112 W/mK,
- parapet ~ 0,057 – 0,131 W/mK
- nadproże ~ 0,000 – 0,174 W/mK
Ekspert BUIMS podkreśla: Ten wariant często wystarcza, żeby podnieść temperaturę powierzchni w ościeżu i ograniczyć ryzyko pleśni. Minusem może być ograniczenie światła przy grubych węgarkach i wąskich ościeżach.
Wariant 2 – Okno częściowo wysunięte w warstwę termoizolacji
To rozwiązanie pośrednie, które często działa jak rozsądna „opcja budżetowa” względem pełnego montażu w termoizolacji. Kluczowe jest jednak dopracowanie detalu i zadbanie o ciągłość izolacji.
Kluczowe parametry montażu częściowo w termoizolacji:
- Pozycja okna: częściowe wysunięcie w warstwę termoizolacji
- Mocowanie: konsole/ kotwy montażowe
- Efektywność: Wartości liniowego współczynnika przenikania ciepła Ψ na poziomie:
- bok: ~ -0,007 – 0,014 W/mK,
- parapet ~ 0,037 – 0,071 W/mK
- nadproże ~ -0,008 – 0,108 W/mK
Ekspert BUIMS podkreśla: Założenie, że dobre okno z niskim Uw gwarantuje brak problemów, może prowadzić do rozczarowania, jeżeli nie zadba się o prawidłowy montaż.
Wariant 3 – Montaż okna w warstwie ocieplenia (Standard pasywny)
Rozwiązanie dla budynków pasywnych i inwestorów oczekujących bezkompromisowej jakości. Okno montowane jest w pełnej głębokości izolacji, eliminując ryzyko wystąpienia problemów z wilgocią i pleśnią na ościeżach.
Kluczowe parametry montażu w warstwie ocieplenia:
- Pozycja okna: wysunięcie całej grubości ramy okna w warstwę izolacji
- Mocowanie: najczęściej systemowe ramy nośne
- Efektywność: Wartości liniowego współczynnika przenikania ciepła Ψ na poziomie:
- bok: ~ -0,017 – 0,005 W/mK,
- parapet ~ 0,019 – 0,045 W/mK
- nadproże ~ -0,017 – 0,095 W/mK
Ekspert BUIMS podkreśla: Taśmy i membrany poprawiają kontrolę wilgoci i szczelność, ale same z siebie nie „naprawiają” mostka cieplnego, ponieważ o tym decyduje głównie pozycja okna, geometria ościeża i ciągłość termoizolacji, dlatego najlepszy efekt daje dopracowany detal a nie mityczny ciepły montaż, którego prawdziwe znaczenie wytłumaczyłem we wpisie: “Ciepły montaż okien i drzwi – co to naprawdę znaczy i kiedy ma sens?”.
Dobór materiałów przy montażu okien
Jakość zastosowanych materiałów przy montażu okna decyduje o trwałości rozwiązania, dlatego zawsze należy zwrócić szczególną uwagę na parametry techniczne rozwiązania. Kluczowe jest również właściwe przygotowanie podłoża (oczyszczenie, odpylenie, wyrównanie powierzchni) oraz staranne wykonanie prac, bez tego nawet najlepsze materiały mogą się nie sprawdzić.
- Piana poliuretanowa (izolacja termiczna i akustyczna):
- Należy stosować piany niskoprężne (gęstość około 20-30 kg/m³).
- Krytyczny błąd: Aplikacja na sucho. Piana musi być zwilżona wodą, aby uzyskać prawidłową strukturę komórkową.
- Wydajność: 750 ml pianki wystarcza zazwyczaj na 4-6 standardowych okien.
- Taśmy montażowe (Szczelność):
- Wewnątrz (Paroszczelna): Musi mieć współczynnik Sd większy od folii zewnętrznej. Blokuje wilgoć z domu.
- Zewnątrz (Paroprzepuszczalna): Musi mieć współczynnik Sd mniejszy od folii wewnętrznej. Wypuszcza wilgoć z muru, chroni przed deszczem.
- Elementy nośne i mocujące (konsole, kątowniki, wsporniki):
- Dobór elementów nośnych powinien być dostosowany do ciężaru okna i rodzaju ściany.
- Montaż musi zapewniać stabilność konstrukcji i równomierne przenoszenie obciążeń.
- Ważne jest poprawne wypoziomowanie i zakotwienie, aby uniknąć naprężeń i deformacji ramy w trakcie użytkowania.
Co sprawdzić podczas odbioru technicznego montażu okien?
Przed podpisaniem protokołu odbioru, warto przeprowadzić kontrolę zamontowanych okien i zweryfikować kilka podstawowych wymagań:
- Geometria: Odchylenie od poziomu i pionu nie powinno przekraczać 1,5 mm/m (przy długości elementu do 3000 mm).
- Szczelność: Zamknięte skrzydło powinno przylegać równomiernie do ościeży zapewniając szczelność między tymi elementami (do zweryfikowania za pomocą testu szczelności).
- Ciągłość Taśm: W szczególności weryfikacja narożników – taśmy muszą być łączone „na zakładkę”, a nie na styk.
- Izolacja termiczna: Sprawdzenie czy szczelina została wypełniona izolacją na całej szerokości i głębokości bez pustych przestrzeni.
- Dokumentacja: Weryfikacja czy taśma wewnętrzna ma odpowiednie oznaczenie SD (czy nie zostały zamienione stronami).
Chcesz ominąć zbędnego stresu i niedopatrzeń podczas odbioru technicznego? Zleć weryfikacje robót profesjonaliście BUIMS – skontaktuj się ze mną.

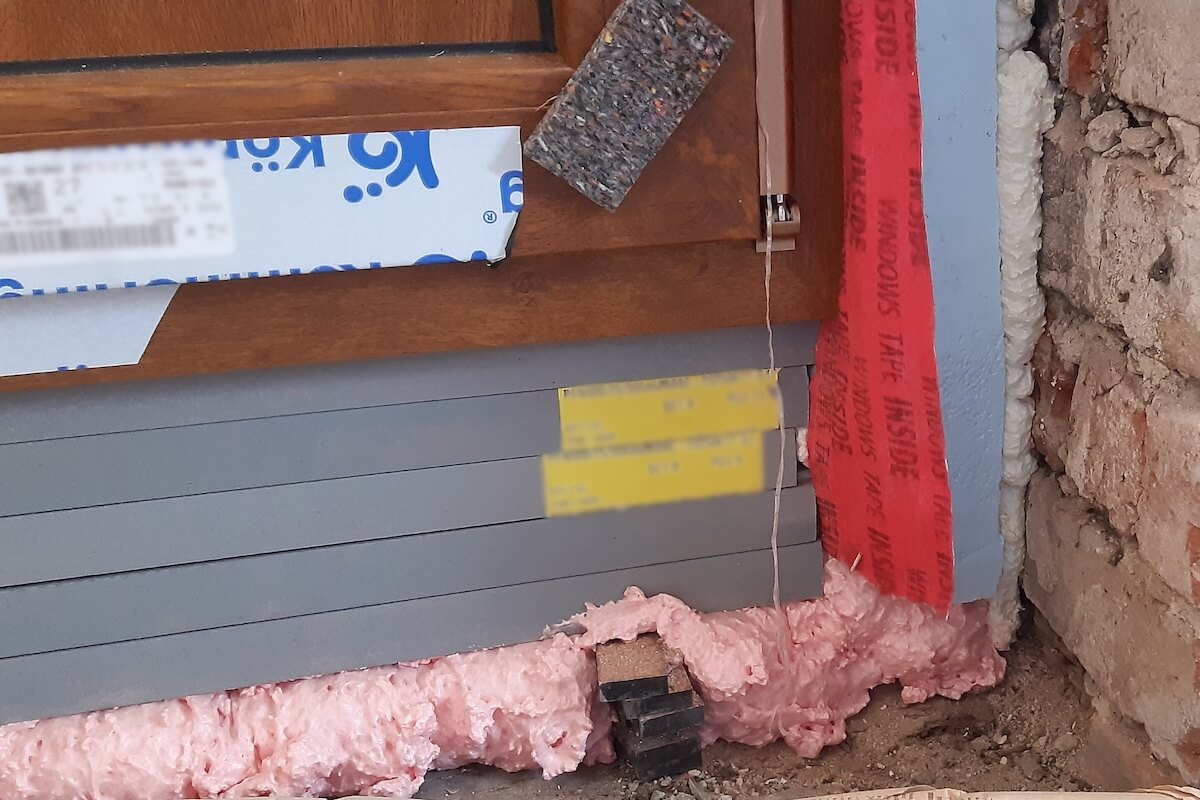

Inwencja wykonawcza w praktyce
Najczęstsze błędy wykonawcze podczas montażu okien
Na budowach, podczas nadzoru i wizyt kontrolnych w BUIMS, często obserwuję powtarzalne błędy wykonawcze, które wpływają na poprawność montażu okien:
- Nieodpowiednie przygotowanie otworu: niewyrównane ościeże utrudnia prawidłowe osadzenie okna i pogarsza przyczepność taśm oraz piany.
- Niewłaściwa stabilizacja okna: Łączniki umieszczone zbyt blisko krawędzi ściany lub zbyt rzadko (odstęp między punktami mocowania powinien wynosić max. 700 mm w oknach PCV lub max. 800 mm w oknach aluminiowych).
- Zamiana taśm: Użycie taśmy paroszczelnej na zewnątrz lub paroprzepuszczalnej wewnątrz prowadzi do kumulacji wilgoci i degradacji piany.
Więcej o negatywnym wpływie mostków cieplnych na budynek i jego użytkowników przeczytasz we wpisie: “Jakie problemy powodują mostki cieplne?”. A jeśli chcesz mieć pewność, że przy Twoich oknach nie będzie problemów z wilgocią, zadbaj o obliczenia mostków termicznych.
Podsumowanie
Mostki termiczne przy oknach to problem, który ma realny wymiar finansowy. Wybór sposobu montażu nie powinien być kwestią przypadku, lecz kalkulacji ekonomicznej. Pamiętajmy jednak, że nawet najlepsze materiały nie naprawią błędów wykonawczych. Dlatego kluczowa jest współpraca z doświadczonymi specjalistami i rzetelna kontrola prac. W razie wątpliwości co do stanu technicznego budynku lub planowanej inwestycji, skonsultuj się ze mną, jako specjalista w BUIMS rzetelnie ocenię potencjał modernizacyjny nieruchomości lub jakość wykonanych prac.
