Przez mostki termiczne w budynku potrafi uciekać nawet do 20% energii cieplnej, a najbardziej kłopotliwym detalem pozostaje często płyta balkonowa. Pojawia się wtedy praktyczne pytanie: czy detal spełnia wymagania, czy powierzchnia nie będzie się wychładzać i czy nie powstanie ryzyko kondensacji lub pleśni? Wpis ma na celu przedstawienie porównania wyników otrzymanych za pomocą prostego kalkulatora mostków cieplnych ze szczegółową symulacją numeryczną złącza.
W skrócie: Kalkulator mostków cieplnych pozwala szybko oszacować liniowy współczynnik przenikania ciepła Ψe i porównać warianty detalu, lecz nie wyznacza temperatury powierzchni ani ryzyka kondensacji. Pełna symulacja zgodna z PN-EN ISO 10211 pozwala określić dodatkowo współczynnik temperaturowy fRsi, temperaturę minimalną oraz rozkład izoterm i strumieni ciepła. W analizowanym przykładzie balkonu obie metody dały zbliżone Ψe, ale tylko symulacja numeryczna pozwoliła ocenić bezpieczeństwo wilgotnościowe.
Jak liczy się mostki cieplne – trzy metody i ich dokładność
Mostki cieplne można policzyć na trzy sposoby, a różnią się one dokładnością oraz nakładem pracy i to wybór metody przesądza, czy wynik pozwoli ocenić ryzyko kondensacji. Warto rozumieć tę hierarchię, zanim zaufa się jakiejkolwiek liczbie wyznaczonej dla konkretnego złącza.
Najprostsze podejście to metoda wartości stabelaryzowanych według PN-EN ISO 14683, w której dla typowego złącza odczytuje się gotową wartość Ψ z katalogu.
Drugi poziom stanowią metody uproszczone, takie jak katalogi i atlasy oraz obliczenia uproszczone oparte na ograniczonej liczbie danych geometrycznych i materiałowych – właśnie w tej kategorii mieści się kalkulator mostków cieplnych.
Natomiast najwyższą dokładność zapewniają symulacje numeryczne zgodne z PN-EN ISO 10211, w ramach których odwzorowuje się rzeczywistą geometrię złącza i wyznacza rozkład temperatur, metodą elementów skończonych.
Metody uproszczone mają jednak wadę, którą można określić mianem “grubego ołówka”. Obliczone tą drogą straty ciepła bywają zawyżone lub zaniżone, szczególnie w budynkach dobrze zaizolowanych, gdzie udział strat przez mostki cieplne w bilansie potrafi wzrosnąć. Dlatego wartości katalogowe i uproszczone należy traktować jako wstępne oszacowanie, a nie podstawę do oceny poprawności rozwiązania detalu. Jeśli chcesz najpierw zrozumieć samo zjawisko, omówiłem je szerzej we wpisie czym jest mostek cieplny i jak powstaje.

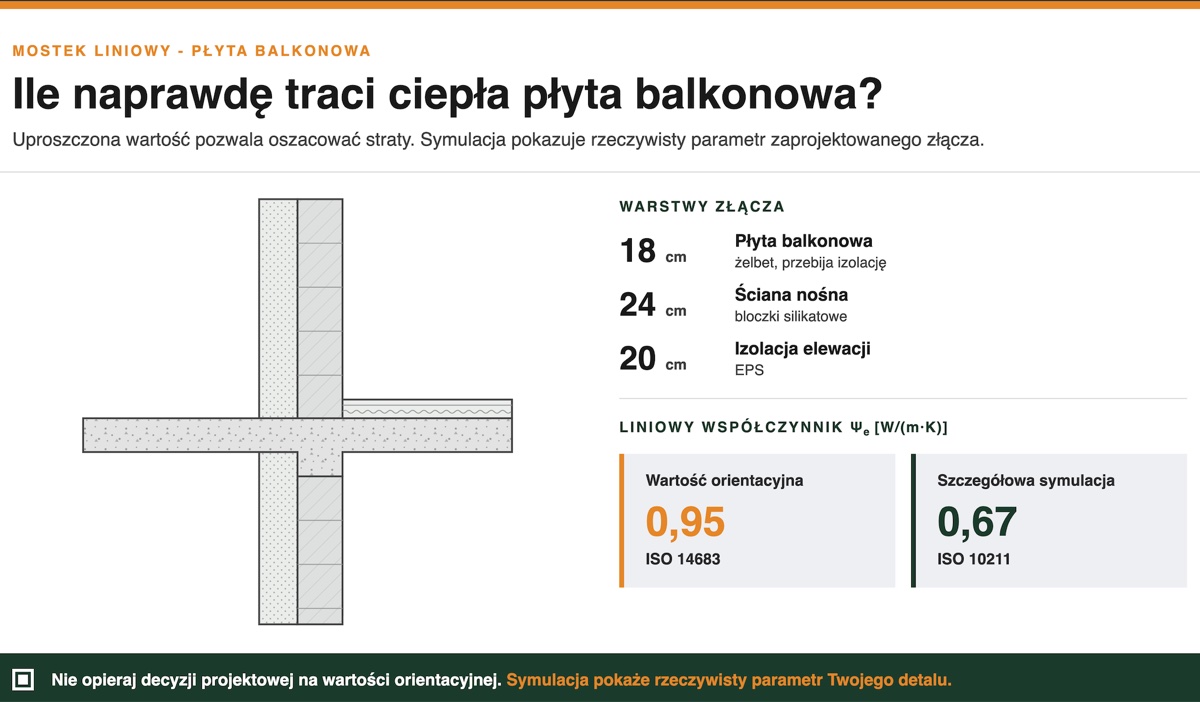

Analizowany detal – płyta balkonowa bez łącznika termoizolacyjnego
Do porównania metod wybrałem klasyczny mostek liniowy: żelbetową płytę balkonową połączoną bezpośrednio ze stropem, bez żadnej przerwy termicznej. Taki detal wciąż pojawia się w projektach, mimo że należy do najtrudniejszych cieplnie węzłów w całym budynku.
Założenia materiałowe analizowanego złącza:
- płyta balkonowa: żelbetowa o grubości 18 cm,
- ściana nośna: bloczki silikatowe o grubości 24 cm,
- izolacja cieplna elewacji: 20 cm EPS,
- brak łączników termoizolacyjnych typu Isokorb czy Egcobox.
Wartość Ψ dla połączenia balkonu silnie zależy od konkretnej geometrii i materiałów, dlatego podawane w literaturze liczby są punktem odniesienia, a nie uniwersalną stałą. Dla balkonu pozbawionego przerwy termicznej liniowy współczynnik przenikania ciepła sięga zwykle około 0,8 W/(m·K), a zastosowanie łącznika izolacyjnego potrafi obniżyć go do 0,05–0,15 W/(m·K).
Skalę problemu opisałem we wpisie jak zlikwidować mostki cieplne i spełnić normy prawne, a konkretne wartości dla różnych węzłów przed i po ociepleniu można znaleźć w katalogu mostków cieplnych przy termomodernizacji.
Jaki wynik pokazuje kalkulator mostków cieplnych?
Kalkulator zwraca orientacyjną wartość Ψe na podstawie zaledwie czterech parametrów, dzięki czemu wynik otrzymuje się zaledwie w kilka sekund. To narzędzie do szybkiego rozeznania, a nie do rzetelnych analiz, jego zaletą jest tempo i prostota.
Do wyznaczenia wyniku narzędzie wymaga podania jedynie:
- grubości termoizolacji ściany,
- grubości muru,
- przewodności cieplnej muru,
- grubości balkonu.
Na tej podstawie kalkulator wyznaczył dla analizowanego złącza wartość liniowego współczynnika przenikania ciepła na poziomie Ψe ≈ 0,65 W/(m·K). Taki rezultat wystarcza, by szybko porównać różne warianty oraz sprawdzić, jak na straty ciepła wpłynie grubsza izolacja albo inny materiał ściany, i odrzucić rozwiązania wyraźnie nietrafione.
W praktyce to dobry punkt startu do zrozumienia skali zjawiska. Wynik nie pokazuje jednak rozkładu temperatur, lokalnych koncentracji strumieni ciepła ani ryzyka rozwoju pleśni i kondensacji wilgoci, dlatego pozostaje wartością wstępną.
Chcesz samodzielnie oszacować swój detal i porównać kilka wariantów izolacji? Uruchom kalkulator mostków cieplnych, a w kilka sekund poznasz orientacyjną wartość Ψe swojego złącza.
Co wnosi symulacja numeryczna zgodna z PN-EN ISO 10211?
Symulacja odwzorowuje rzeczywistą geometrię złącza i rozwiązuje pełne pole temperatury, dzięki czemu zamiast jednej liczby dostarcza komplet parametrów cieplno-wilgotnościowych. To podejście stanowi standard tam, gdzie liczy się bezpieczeństwo przegrody, a nie samo oszacowanie strat.
Dla analizowanej płyty balkonowej obliczenia numeryczne wykazały wartość Ψe ≈ 0,67 W/(m·K), czyli około 3% wyższą od wyniku kalkulatora. Poza tym symulacja numeryczna pozwoliła na wyznaczenie parametrów niedostępnych dla metody uproszczonej: współczynnik temperaturowy fRsi = 0,862, temperaturę minimalną na powierzchni wewnętrznej równą 14,74°C oraz strumienie ciepła w gałęziach złącza (Φg = 14,86 W, Φd = 27,58 W) wraz z gałęziowymi współczynnikami Ψg = 0,17 i Ψd = 0,50 W/(m·K).

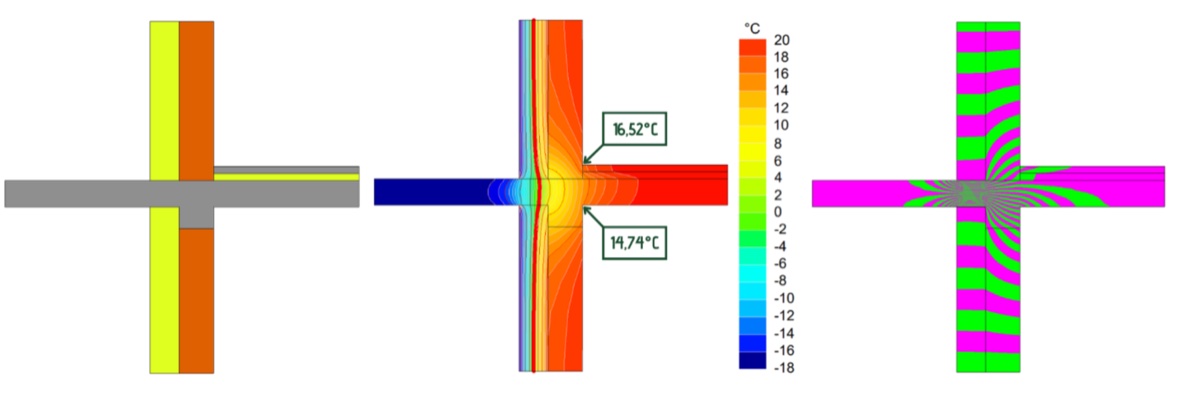

Rysunek 1. Analizowany mostek termiczny. Od lewej: geometria złącza, rozkład temperatur oraz rozkład strumieni ciepła.
Rezultaty uzupełnia wizualizacja z Rysunku 1. Rozkład izoterm pokazuje, gdzie powierzchnia przegrody najmocniej się wychładza, a obraz strumieni ciepła ujawnia miejsca największych strat ciepła w obszarze połączenia płyty ze ścianą. Kalkulator nie odtworzy tej warstwy informacji, ponieważ operuje jedynie uproszczonymi zależnościami analitycznymi.
Potrzebujesz wiarygodnych parametrów konkretnego złącza do projektu lub świadectwa? Zamów pełną analizę mostków cieplnych, wykonam obliczenia zgodne z PN-EN ISO 10211 wraz z oceną ryzyka pleśni i kondensacji.
Porównanie wyników – kalkulator kontra symulacja
Zbliżona wartość Ψe nie oznacza zbliżonej wiedzy o detalu, pełną ocenę bezpieczeństwa złącza umożliwiła wyłącznie analiza numeryczna. Różnicę najlepiej widać w bezpośrednim zestawieniu parametrów.
| Parametr | Kalkulator mostków | Symulacja numeryczna |
|---|---|---|
| Liniowy współczynnik przenikania ciepła Ψe [W/(m·K)] | 0,65 | 0,67 |
| Temperatura minimalna w złączu [°C] | – | 14,74 |
| Współczynnik temperaturowy fRsi | – | 0,862 |
| Rozkład izoterm | – | Pełna wizualizacja (Rysunek 1) |
| Rozkład strumieni ciepła | – | Pełna wizualizacja (Rysunek 1) |
| Strumienie ciepła w gałęziach złącza [W] | – | Φg = 14,86; Φd = 27,58 |
| Gałęziowe współczynniki Ψ [W/(m·K)] | – | Ψg = 0,17; Ψd = 0,50 |
| Ocena ryzyka kondensacji i pleśni | – | Tak (na podstawie fRsi i temperatury minimalnej) |
Szczególnie istotny jest wynik fRsi. Uzyskana wartość pozwala na ocenę poprawności cieplno-wilgotnościowej złącza i zgodności z wymaganiami Warunków Technicznych. Gdyby ocenę oprzeć wyłącznie na kalkulatorze, tej informacji w ogóle by nie było, ponieważ metoda uproszczona nie pozwala na wyznaczenie temperatury powierzchni.
Jednocześnie współczynnik Ψe na poziomie 0,67 W/(m·K) pozostaje wysoki i generuje znaczną stratę energii na całej długości balkonu.
Kompleksowa ocena mostka cieplnego powinna uwzględniać zarówno jego wpływ na bilans energetyczny budynku, określany na podstawie współczynnika Ψ, jak i bezpieczeństwo cieplno-wilgotnościowe, oceniane za pomocą współczynnika fRsi oraz minimalnej temperatury powierzchni.
Kiedy wystarczy kalkulator, a kiedy potrzebna jest symulacja?
Kalkulator stanowi przydatne narzędzie do wstępnego rozeznania i porównania kilku wariantów, natomiast do decyzji projektowych i oceny ryzyka wilgotnościowego potrzebna jest analiza numeryczna. Wybór metody powinien wynikać z celu, jakiemu ma służyć wynik.
Kalkulator mostków cieplnych sprawdza się, gdy:
- chcesz szybko oszacować rząd wielkości liniowego współczynnika przenikania ciepła Ψe,
- porównujesz kilka wariantów izolacji lub materiałów ściany,
- jesteś na wczesnym etapie koncepcji i wystarczająca będzie szacunkowa ocena złącza.
Pełna symulacja numeryczna jest konieczna, gdy:
- projektujesz budynek energooszczędny lub pasywny, w którym każdy detal istotnie wpływa na bilans energetyczny,
- musisz wykazać spełnienie warunku fRsi oraz wykluczyć wystąpienie pleśni i kondensacji,
- potrzebujesz wiarygodnej wartości Ψ do świadectwa lub charakterystyki energetycznej,
- diagnozujesz istniejący problem z zawilgoceniem albo planujesz termomodernizację.
W praktyce oznacza to podejście dwustopniowe: kalkulator służy do szybkiego rozeznania i nauki, a tam, gdzie wynik ma realne konsekwencje, detal trzeba policzyć metodą numeryczną.
Masz konkretne złącze, którego nie chcesz zostawiać przypadkowi? Skontaktuj się ze mną, a przeanalizuję Twój projekt i wykonam pełne obliczenia mostków zgodne z normami.
Podsumowanie
Porównanie obu metod na realnym detalu balkonu pokazuje, że kalkulator i symulacja odpowiadają na różne pytania. Kalkulator szybko i tanio szacuje współczynnik Ψe oraz sprawnie porównuje różne warianty izolacji, ale dopiero analiza numeryczna zgodna z PN-EN ISO 10211 ujawnia fRsi, temperaturę minimalną i rozkład strumieni ciepła, czyli parametry decydujące między innymi o ryzyku kondensacji i pleśni.
W praktyce kalkulator warto wykorzystać na etapie koncepcji, a następnie zadbać o pełne obliczenia na etapie dokumentacji projektowej. Takie podejście pozwala uniknąć niepotrzebnego rozszerzania zakresu analiz, a jednocześnie nie przeoczyć ryzyka cieplno-wilgotnościowego, którego uproszczony kalkulator nie jest w stanie ocenić.
