Dachy z kratownic prefabrykowanych to oszczędność czasu na budowie, ale i często problem z termoizolacją w strefie okapu. To właśnie tam, w miejscu styku wieńca ściany z pasem dolnym wiązara, najczęściej dochodzi do przerwania ciągłości ocieplenia. Samo spełnienie wymaganego przez Warunki Techniczne współczynnika U dla dachu nie uchroni budynku przed mostkami termicznymi i problemami z wilgocią. Decyduje o tym czynnik temperatury fRsi, który weryfikuje możliwość pojawienia się pleśni w obszarze złącza.
W skrócie: Wszystkie cztery badane warianty montażu termoizolacji w strefie okapu spełniają wymóg fRsi ≥ 0,72. Kluczowym zagrożeniem nie jest wybór konkretnego rozwiązania, lecz przerwana ciągłość termoizolacji, która generuje ryzyko zawilgocenia. Dlatego detal wieńca musi być precyzyjnie rozwiązany już na etapie projektu, a nie pozostawiony indywidualnemu pomysłowi wykonawcy na placu budowy.
Wpis ten powstał na podstawie recenzowanego artykułu naukowego opublikowanego w czasopiśmie „Przegląd Budowlany”, którego współautorami są: mgr inż. Mateusz Smoczyk, dr hab. inż. Barbara Ksit, dr hab. inż. Anna Szymczak-Graczyk, prof. UPP.
Potrzebujesz weryfikacji detali projektowych lub rzetelnej oceny mostków termicznych? Skontaktuj się ze mną – pomogę zoptymalizować rozwiązania pod kątem termicznym i wilgotnościowym.
Dlaczego strefa okapu w dachu z kratownic prefabrykowanych to newralgiczny detal?
Strefa okapu jest szczególnie wymagająca, ponieważ w jednym miejscu trzeba pogodzić kilka funkcji jednocześnie:
- zapewnienie wentylacji połaci dachu,
- odprowadzenia wody deszczowej i roztopowej,
- zachowania ciągłości termoizolacji,
- estetycznego wykończenia.

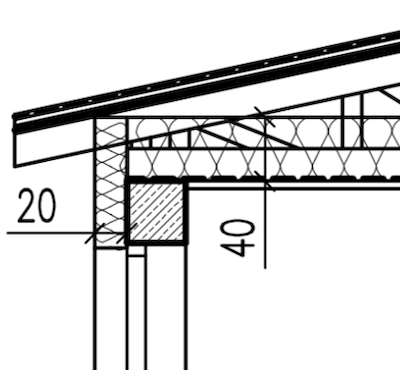

Problem pojawia się, gdy w dokumentacji projektowej obszar ten jest pokazany jedynie schematycznie. Na poniższym rysunku widać warstwy dachu, ścianę, wieniec i izolację, ale brakuje odpowiedzi na najważniejsze pytanie: jak fizycznie połączyć termoizolację ściany z izolacją układaną w poziomie pasa dolnego kratownicy?
W powyższym przykładzie termoizolacja ściany musiałaby zostać wyprowadzona około 40 cm powyżej wieńca, aby połączyć się z izolacją w poziomie pasa dolnego.
W praktyce pojawia się wtedy problem montażowy: termoizolacja ściany nie ma odpowiedniego oparcia, a projekt nie pokazuje elementu, do którego można ją pewnie zamocować. Samo narysowanie ciągłej izolacji nie oznacza więc jeszcze, że detal jest możliwy do poprawnego wykonania na budowie.

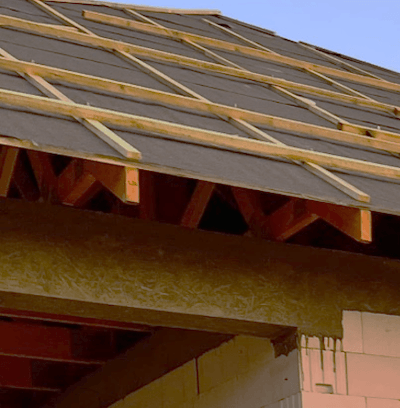

Dobrze widać to na rzeczywistym przykładzie strefy okapowej w budynku jednorodzinnym.
To właśnie tutaj projekt powinien jednoznacznie wskazywać sposób wykonania: czy przestrzeń między wiązarami zostanie nadmurowana, zabudowana, czy rozwiązana w inny sposób umożliwiający montaż termoizolacji ściany oraz zachowanie ciągłości izolacji.
Strefa okapu nie powinna być miejscem „do dopasowania na budowie”. To pozorna oszczędność. Brak jednoznacznego detalu może prowadzić do przerwania ciągłości termoizolacji, lokalnego wychłodzenia powierzchni, zawilgocenia oraz rozwoju pleśni.
Trudności wykonawcze należy przewidzieć już w fazie projektowej, zanim ujawnią się jako wady na budowie. Zleć weryfikację projektu w BUIMS – to najtańszy moment, by uniknąć kosztownych poprawek.
Jak zbadano złącze i jakie warianty zostały porównane?

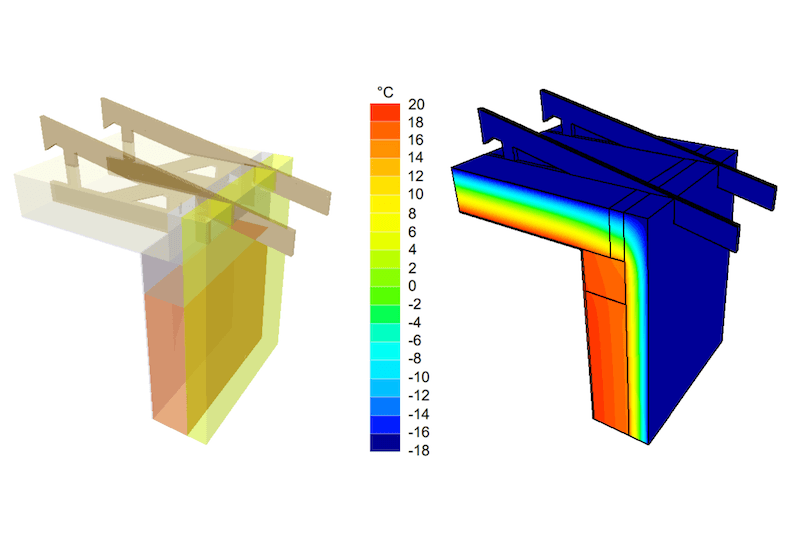

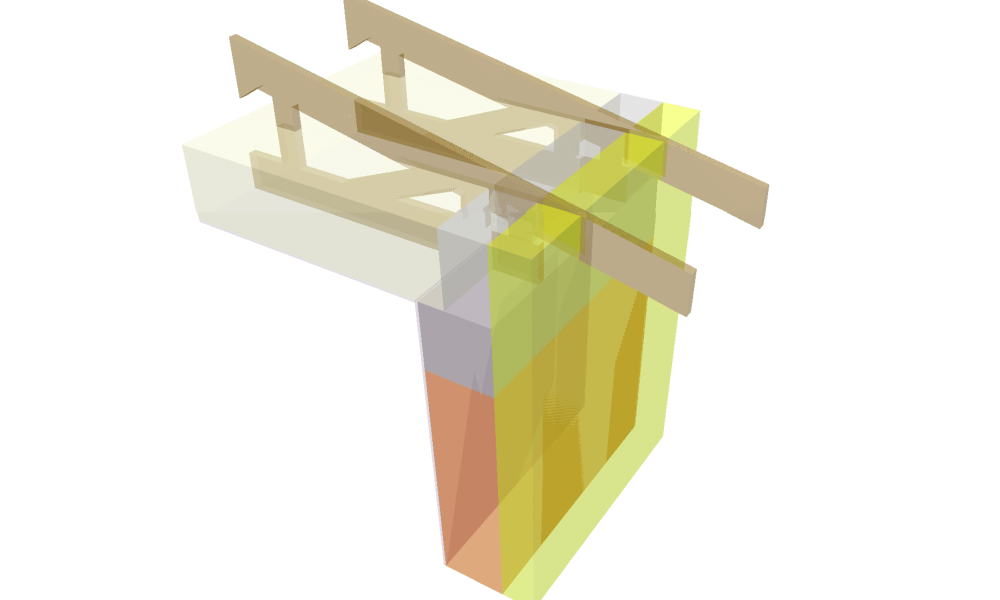

Złącze przeanalizowano na podstawie symulacji numerycznych modelu trójwymiarowego wg PN-EN ISO 10211.Analizie poddano cztery warianty złącza:
- Wariant referencyjny – modelowy przypadek bez dodatkowych elementów w przestrzeni między wiązarami, niewskazujący praktycznego sposobu montażu termoizolacji ściany.
- Nadmurowanie z betonu komórkowego 12 cm – uzupełnienie przestrzeni między wiązarami bloczkami o grubości 12 cm.
- Nadmurowanie z betonu komórkowego 24 cm – analogiczne rozwiązanie o grubości 24 cm.
- Podkonstrukcja z płyt OSB – zabudowanie przestrzeni między wiązarami płytą OSB.
Każdy z wariantów spełnia wymagania izolacyjności cieplnej przegród określone w rozporządzeniu w sprawie warunków technicznych. Dobór rozwiązań nr 2; 3 oraz 4 wynika z potrzeby zapewnienia podłoża do montażu termoizolacji ściany przy jednoczesnym ułożeniu izolacji w poziomie pasa dolnego wiązarów z wykorzystaniem materiału sypkiego w postaci granulatu. Dzięki temu porównanie obejmuje rozwiązania realne do wykonania, a nie wyłącznie teoretyczne (jak rozwiązanie nr 1 stanowiące wariant referencyjny).
Który sposób wypełnienia przestrzeni między wiązarami wypada najlepiej?
Wyniki obliczeń jednoznacznie potwierdzają skuteczność każdego ze zweryfikowanych rozwiązań. Czynnik temperatury fRsi we wszystkich przypadkach utrzymuje się na poziomie około 0,94, co znacznie przekracza wartość graniczną 0,72. Liniowy współczynnik przenikania ciepła Ψe pozostaje ujemny dla każdego wariantu, co jest zjawiskiem korzystnym i świadczy o minimalizacji wartości mostka termicznego w węźle.
| Wariant | Ψe [W/(m·K)] | θsi [°C] | fRsi |
|---|---|---|---|
| 1 – referencyjny | −0,1039 | 18,06 | 0,9489 |
| 2 – beton kom. 12 cm | −0,0656 | 17,85 | 0,9434 |
| 3 – beton kom. 24 cm | −0,0301 | 17,63 | 0,9377 |
| 4 – podkonstrukcja OSB | −0,0909 | 17,99 | 0,9470 |
Najwyższy czynnik fRsi oraz najbardziej ujemny współczynnik liniowy ma wariant referencyjny (jest to jednak rozwiązanie czysto teoretyczne, z uwagi na brak elementów umożliwiających montaż termoizolacji ściany). Wprowadzenie nadmurowania z betonu komórkowego lub podkonstrukcji OSB nieznacznie pogarsza te wartości. Spośród rozwiązań zawierających odpowiednie elementy montażowe najlepiej wypada podkonstrukcja z płyt OSB (wariant 4).
Beton komórkowy, dzięki niskiemu współczynnikowi przewodzenia ciepła, również dobrze sprawdza się w tym newralgicznym miejscu. Dlatego wybór konkretnego rozwiązania warto zawsze poprzedzić obliczeniami, by świadomie wyważyć potrzeby wykonawcze i parametry cieplne.
Jaki błąd wykonawczy najbardziej szkodzi w strefie wieńca?

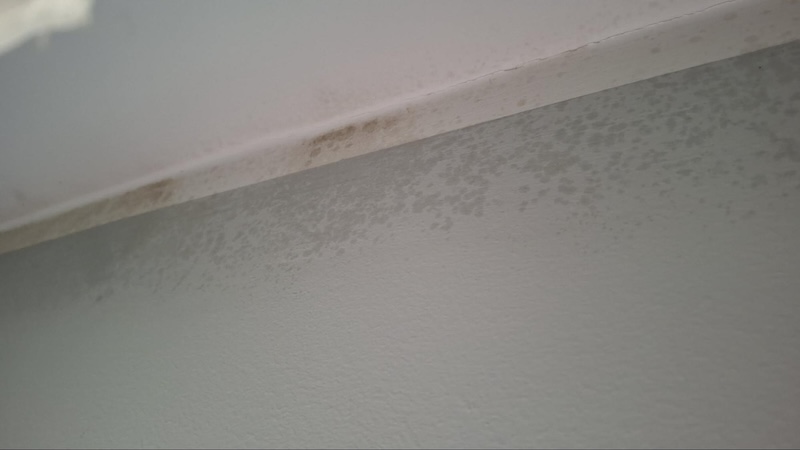

Najpoważniejszym zagrożeniem jest przerwanie ciągłości termoizolacji między przegrodą poziomą (stropem) a pionową (ścianą). Częstym błędem jest lokalizowanie termoizolacji na suficie podwieszanym, zamiast bezpośrednio w płaszczyźnie pasa dolnego wiązara, bez zadbania o ciągłość termoizolacji w obszarze wieńca. Takie działanie prowadzi do lokalnego obniżenia temperatury powierzchni wewnętrznej mostka termicznego. Skutkiem jest wysokie ryzyko rozwoju pleśni i kondensacji wilgoci oraz postępująca degradacja materiałów.
Detal okapu musi być jednoznacznie rozstrzygnięty na etapie dokumentacji. Z perspektywy inwestora to właśnie projekt decyduje o trwałości i efektywności energetycznej budynku.
Nie masz pewności, czy detal okapu rozwiązany zostanie prawidłowo? Zadbaj o szczegółowe obliczenia mostków termicznych, by wyeliminować błędy zanim zostaną popełnione na budowie.
Kluczowe wnioski
Poprawny detal okapu wymaga świadomego połączenia wymogów dotyczących zapewnienia wentylacji dachu,odprowadzenia wody, ciągłości termoizolacji oraz aspektu estetycznego.
Analiza numeryczna czterech wariantów złącza prowadzi do kilku praktycznych wniosków:
- spełnienie wymagań izolacyjności cieplnej przegrody nie przesądza o poprawności złącza w strefie okapu – konieczna jest ocena cieplno-wilgotnościowa mostka termicznego;
- analizowane warianty są dopuszczalne, ponieważ czynnik fRsi w żadnym przypadku nie spada poniżej wartości minimalnej 0,72;
- uwzględnione w porównaniach elementy montażowe nieznacznie pogarszają parametry cieplno-wilgotnościowe względem rozwiązania referencyjnego;
- beton komórkowy skutecznie redukuje mostki termiczne w newralgicznych miejscach, a podkonstrukcja z płyt OSB pozostaje najkorzystniejszym rozwiązaniem;
- najpoważniejszym ryzykiem jest przerwanie ciągłości termoizolacji – detal należy rozstrzygnąć w dokumentacji projektowej, a nie pozostawiać go decyzji wykonawcy.
Jeżeli planowany detal strefy okapu budzi wątpliwości, obliczenia cieplno-wilgotnościowe jednoznacznie wykażą, czy rozwiązanie jest bezpieczne i nie doprowadzi do problemów z pleśnią oraz wilgocią.
Najczęściej zadawane pytania
Czy spełnienie współczynnika U dachu wystarczy, by uniknąć kondensacji w strefie okapu?
Nie. Współczynnik przenikania ciepła U opisuje izolacyjność przegrody w polu jednorodnym, ale nie rozstrzyga o zachowaniu złącza. O ryzyku kondensacji decyduje temperatura powierzchni wewnętrznej w najzimniejszym punkcie węzła (mostka termicznego), określana czynnikiem fRsi.
Czym wypełnić przestrzeń między wiązarami prefabrykowanymi?
Skutecznym rozwiązaniem jest nadmurowanie z bloczków betonu komórkowego (12 lub 24 cm) lub podkonstrukcja z płyty OSB. W pasie dolnym izolację układa się z mat, wdmuchiwanego granulatu lub piany.
Co oznacza czynnik fRsi i jaka wartość jest wymagana?
Czynnik fRsi określa, czy w najchłodniejszym punkcie wewnętrznej powierzchni przegrody dojdzie do rozwoju pleśni. W przepisach dopuszcza się przyjmowanie wartości granicznej fRsi = 0,72 (choć jest to dalece niewłaściwe uproszczenie).
Dlaczego detal okapu trzeba zaprojektować, a nie zostawiać wykonawcy?
Brak wytycznych w projekcie skutkuje improwizacją na budowie, co najczęściej kończy się przerwaniem ciągłości termoizolacji lub problemami z wentylacją dachu. Rozstrzygnięcie detalu w dokumentacji pozwala uniknąć kosztownych napraw w przyszłości.
