Rekuperator może mieć efektywną sprawność odzysku ciepła na poziomie 92%, a budynek może nadal tracić znaczną część energii przez wentylację. Centrala odzyskuje ciepło tylko z powietrza, które rzeczywiście przechodzi przez wymiennik. Powietrze przedostające się przez nieszczelności budynku omija system odzysku. Dlatego o efekcie rekuperacji decyduje nie tylko samo urządzenie, ale również szczelność całej obudowy budynku.
W skrócie: Sprawność rekuperatora opisuje pracę centrali, a nie całego budynku. Im wyższy wynik n50, tym większy udział niekontrolowanej wymiany powietrza i tym mniejsza część całkowitego strumienia korzysta z odzysku ciepła. Projekt szczelności pozwala zaplanować ciągłą warstwę szczelną, prawidłowo rozwiązać miejsca krytyczne i ograniczyć ryzyko kosztownych poprawek po zakryciu przegród.
Rekuperacja nie zastępuje szczelności. Ona dopiero wykorzystuje jej potencjał. Skontaktuj się ze mną, aby zadbać o szczelność swojego budynku.
Rekuperacja odzyskuje ciepło tylko z kontrolowanego powietrza
Odzysk obejmuje wyłącznie ten strumień powietrza, który przechodzi przez wymiennik, wszystko co przedostaje się przez nieszczelności, nie podlega odzyskowi ciepła. To podstawowe rozróżnienie decyduje o realnej skuteczności rekuperacji.
Rekuperator pracuje na jednym, konkretnym strumieniu powietrza: tym, który wentylator wtłacza i wyciąga przez centralę oraz wymiennik ciepła. W wymienniku powietrze usuwane z budynku oddaje część energii powietrzu nawiewanemu z zewnątrz. Cała korzyść z odzysku dotyczy wyłącznie powietrza, które przejdzie przez urządzenie.

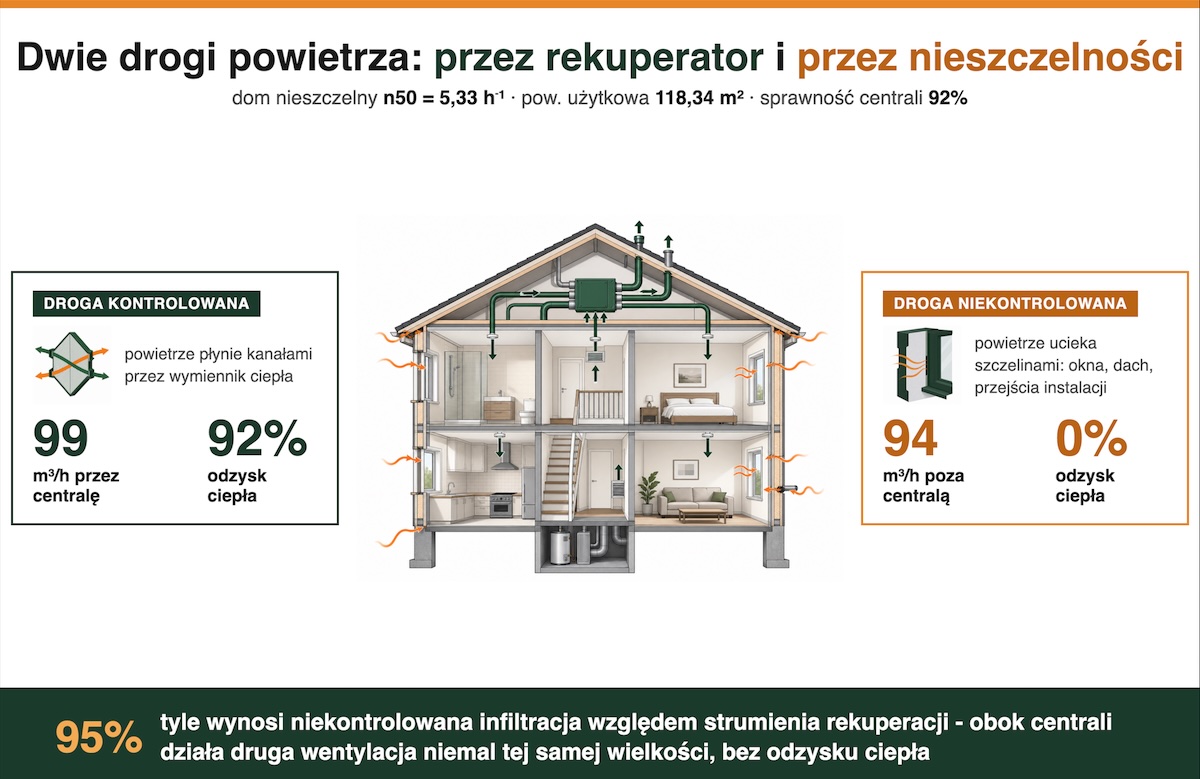

W praktyce w budynku funkcjonują dwie równoległe drogi wymiany powietrza:
- Kontrolowana: powietrze płynie kanałami, z określoną wydajnością, przez filtry i wymiennik rekuperatora.
- Niekontrolowana: powietrze przedostaje się przez nieszczelności, kierowane różnicą ciśnień, wiatrem i efektem kominowym.
Nieszczelności budynku tworzą zatem dodatkową „wentylację”, która działa obok rekuperacji i całkowicie pomija odzysk ciepła. Samo zaplanowanie sprawnej centrali nie eliminuje tej drugiej drogi. Usuwa ją dopiero szczelna powłoka budynku.
Sprawność centrali a realny odzysk ciepła w budynku
Sprawność odzysku ciepła z karty technicznej to parametr samego urządzenia, zmierzony w określonych warunkach i odniesiony do powietrza, które rzeczywiście przepływa przez wymiennik. Jest to ważna informacja przy doborze centrali, ale nie opisuje samodzielnie efektu odzysku w całym budynku.
Realny rezultat zależy również między innymi od szczelności obudowy budynku. Dwa identyczne urządzenia o sprawności rzędu 90-92% dadzą inny efekt w domu szczelnym i w domu nieszczelnym, ponieważ wraz ze wzrostem nieszczelności maleje udział całkowitej wymiany powietrza objętej odzyskiem.
Dlaczego 92% sprawności centrali nie oznacza 92% odzysku w całym domu?
W analizowanym budynku średni strumień powietrza wentylacyjnego wynosi 99 m3/h, a efektywna sprawność odzysku ciepła centrali wynosi 92%. Ta wartość pozostaje prawdziwa dla urządzenia niezależnie od stanu obudowy. Problem polega na tym, że przy gorszej szczelności rośnie strumień powietrza omijający centralę i to on obniża końcowy efekt odzysku.
Żeby pokazać skalę zjawiska, dla konkretnego budynku o powierzchni użytkowej 118,34 m2 policzyłem uproszczony wskaźnik odzysku ciepła dla całej wymiany powietrza. Uwzględnia on zarówno powietrze przechodzące przez rekuperator, jak i powietrze przedostające się przez nieszczelności, które z odzysku nie korzysta.
Strumień powietrza poza rekuperatorem wyznaczono zgodnie z modelem zastosowanym w programie PHPP, na podstawie przyjętej wartości szczelności obudowy budynku (n50), kubatury oraz współczynnika osłony budynku. Następnie policzono uproszczony wskaźnik pokazujący, jaka część strat związanych z całą wymianą powietrza jest obejmowana odzyskiem:
Uproszczony efekt odzysku to: 92% x 99 / (99 + Qinf)
Gdzie: Qinf oznacza obliczeniowy strumień powietrza przepływającego przez nieszczelności (poza rekuperatorem). Wskaźnik ma charakter edukacyjny, pozwala w prosty sposób pokazać wpływ szczelności obudowy na wykorzystanie rekuperatora.
| n50 [1/h] | Powietrze przez rekuperator [m3/h] | Qinf – powietrze poza rekuperatorem [m3/h] | Infiltracja względem rekuperacji | Ile z odzysku zostaje |
|---|---|---|---|---|
| 0,17 | 99 | 3 | 3% | 89% |
| 0,6 | 99 | 10,6 | 11% | 83% |
| 1,5 | 99 | 26,5 | 27% | 73% |
| 2,4 | 99 | 42,3 | 43% | 64% |
| 3,0 | 99 | 52,9 | 53% | 60% |
| 4,0 | 99 | 70,6 | 71% | 54% |
| 5,33 | 99 | 94 | 95% | 47% |

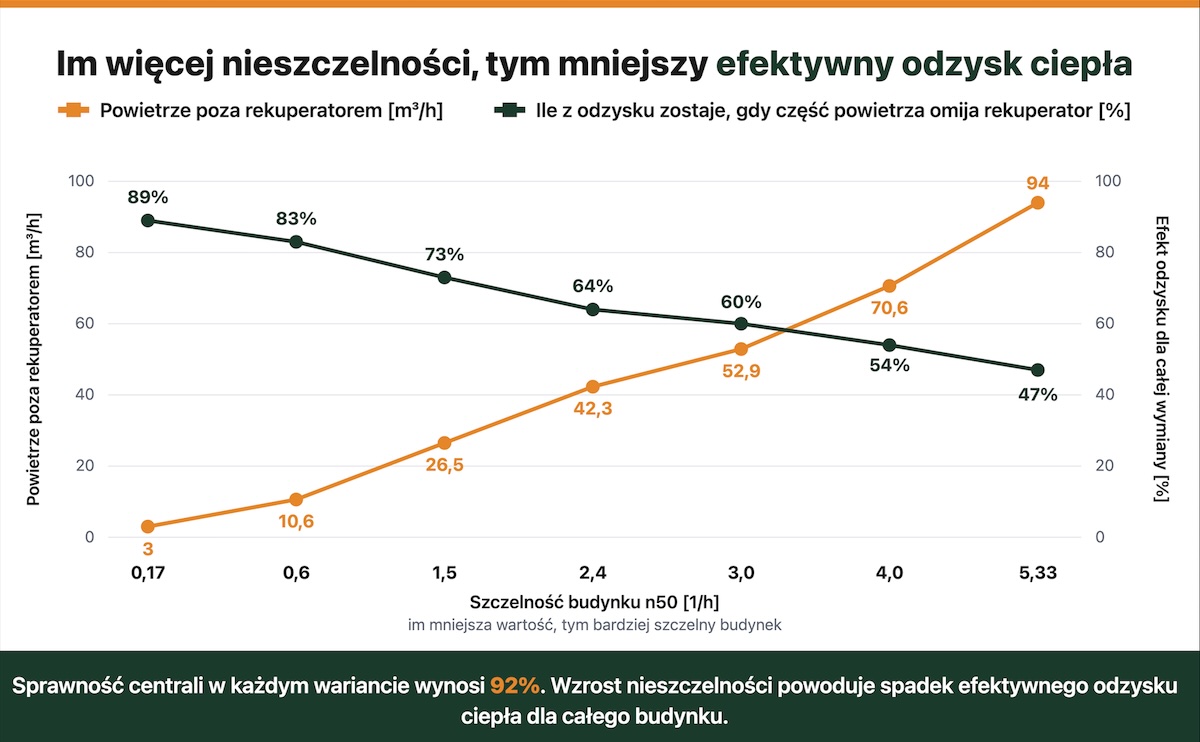

Liczby pokazują wyraźny wzorzec:
Przy n50 = 0,6 h-1 poza rekuperatorem przepływa zaledwie 10,6 m3/h, a uproszczony efekt odzysku ciepła dla całego budynku utrzymuje się na poziomie ok. 83%.
Przy n50 = 3,0 h-1 poza centralą przepływa już 52,9 m3/h, przez co efekt odzysku spada do ok. 60%.
W skrajnie nieszczelnym budynku, przy n50 = 5,33 h-1, strumień infiltracji osiąga 94 m3/h – niemal tyle samo, ile przepływa przez centralę. Wartość odzysku ciepła dla całej wymiany spada do ok. 47%. Centrala wciąż pracuje z deklarowaną sprawnością 92%, lecz coraz większa część powietrza po prostu ją omija.
Powyższe porównanie dotyczy jednego konkretnego budynku i nie stanowi uniwersalnego przelicznika dla każdego domu. Dobrze pokazuje jednak mechanizm i skalę wpływu szczelności budynku na odzysk ciepła.
Co oznacza n50 i dlaczego jest ważne przy rekuperacji?
Wskaźnik n50 określa liczbę wymian powietrza na godzinę przy różnicy ciśnień 50 Pa (co odpowiada prędkości wiatru około 33 km/h). Wskaźnik podaje się w 1/h, zapisywanym również jako h-1.
Przykładowo, wynik: n50 = 1,5 h-1 oznacza, że w warunkach testu całkowita objętość powietrza w budynku wymieniłaby się półtora raza w ciągu godziny. Nie oznacza to jednak, że podczas zwykłego użytkowania całe powietrze w domu wymienia się półtora raza na godzinę.
Im niższa wartość n50, tym szczelniejsza obudowa i mniejszy strumień niekontrolowanego przepływu powietrza. W budynku z rekuperacją ma to szczególne znaczenie, ponieważ ograniczenie przypadkowych przepływów powietrza przez obudowę sprawia, że większa część zaplanowanej wentylacji odbywa się przez centralę i korzysta z odzysku ciepła.
n50 przy 50 Pa a codzienne użytkowanie domu
Różnica ciśnień 50 Pa to warunek umowny, wytwarzany sztucznie przez wentylator podczas badania, aby wynik był mierzalny i porównywalny. W codziennym użytkowaniu taka różnica praktycznie się nie pojawia, dlatego rzeczywista infiltracja powietrza jest zwykle niższa niż wartość n50.
Realny napływ powietrza przez nieszczelności zależy od siły i kierunku wiatru, różnicy temperatur między wnętrzem a otoczeniem, wysokości budynku, jego ekspozycji i rozkładu samych nieszczelności. Dlatego n50 nie jest bezpośrednią wartością codziennej wymiany powietrza, lecz parametrem wejściowym do dalszych obliczeń.
Aby przełożyć wynik testu na warunki użytkowe, w literaturze branżowej stosuje się czasem uproszczoną regułę n50/20. Dla budynku o n50 = 1,5 h-1 daje to rząd wielkości około 0,075 wymiany na godzinę z samej infiltracji w typowych warunkach. W niniejszym wpisie obliczenia wykonano jednak w oparciu o metodologię projektowania budynków pasywnych, wykorzystując program PHPP, zgodnie z którym przykładowo dla n50 = 0,6 h-1 infiltracyjna wymiana powietrza dla bilansu energetycznego wynosi 0,032 h-1.
Jak interpretować wynik n50 równy 0,6, 1,5 i 3,0 h-1?
Poszczególne progi n50 odpowiadają różnym standardom budynku i rodzajom wentylacji.
| Wartość n50 | Zastosowanie / standard |
|---|---|
| ≤ 0,6 h-1 | Maksymalna wartość dla budynku w standardzie pasywnym |
| < 1,5 h-1 | Wartość zalecana w Warunkach Technicznych dla budynków z wentylacją mechaniczną lub klimatyzacją |
| < 3,0 h-1 | Wartość zalecana w Warunkach Technicznych dla budynków z wentylacją grawitacyjną lub hybrydową |
| = 4,0 h-1 | Wartość przyjmowana w obliczeniach charakterystyki energetycznej przy braku testu Blower Door |
Z punktu widzenia domu z rekuperacją sensownym celem jest poziom co najmniej 1,5 h-1, a im bliżej 0,6 h-1, tym pełniej wykorzystany potencjał odzysku ciepła. Dobra wartość n50 nie wynika z samego montażu szczelnych okien. Jest sumą poprawnego projektu warstwy szczelnej i starannego wykonania detali na budowie.

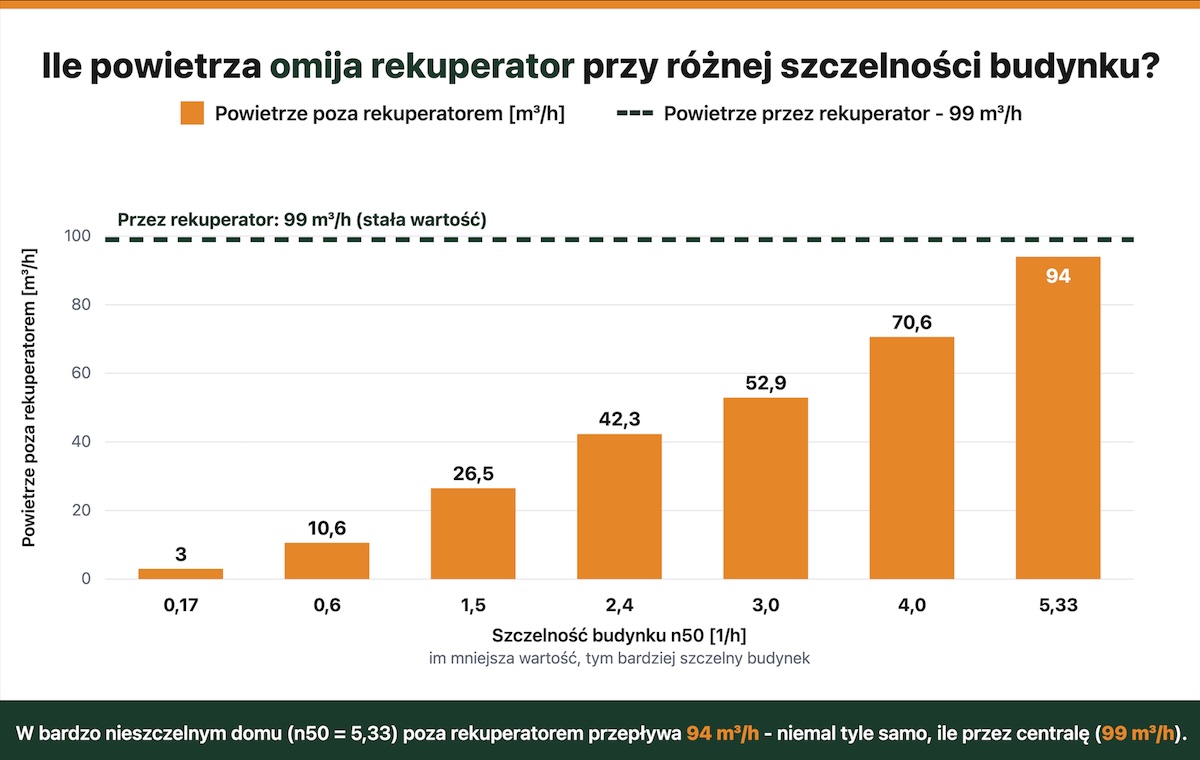

Ile powietrza może ominąć rekuperator?
Przy tej samej centrali i niezmienionym strumieniu powietrza wentylacyjnego udział powietrza korzystającego z odzysku spada z ok. 90% w domu szczelnym do ok. 51% w domu bardzo nieszczelnym. To pokazuje, że efekt rekuperacji zależy zarówno od urządzenia, jak i od obudowy budynku.
Najlepiej widać to na dwóch skrajnych przypadkach z analizy.
W domu szczelnym o n50 = 0,6 h-1 przez rekuperator przepływa 99 m3/h, a poza nim zaledwie 10,6 m3/h. Oznacza to, że ok. 90% wymiany odbywa się przez centralę.
W domu bardzo nieszczelnym o n50 = 5,33 h-1 przez rekuperator przepływa nadal 99 m3/h, lecz poza nim aż 94 m3/h. Udział powietrza kontrolowanego spada wtedy do ok. 51%. To ta sama inwestycja w rekuperację, ale dwa zupełnie różne rezultaty.
Ekspert BUIMS podkreśla: w szczelnym domu prawie całe powietrze przechodzi przez wymiennik i podlega odzyskowi, a w domu bardzo nieszczelnym niemal połowa wymiany ucieka bez odzysku ciepła. O różnicy decyduje szczelność budynku.
Jak nieszczelność wpływa na system rekuperacji?
Nieszczelności tworzą dodatkową wymianę powietrza poza instalacją wentylacji. Centrala może nadal pracować z zaprojektowanym strumieniem i wysoką sprawnością, ale nie kontroluje powietrza napływającego i usuwanego przez obudowę budynku.
Najważniejsze konsekwencje nieszczelności to:
- część powietrza omija wymiennik, więc nie podlega odzyskowi ciepła,
- rosną straty ciepła przez niekontrolowaną infiltrację i eksfiltrację,
- mogą pojawić się lokalne przewiewy i dyskomfort,
- zwiększa się ryzyko kondensacji i zawilgocenia,
- poniesiony koszt centrali, kanałów i całej instalacji nie jest w pełni wykorzystany.
Samo urządzenie nie naprawi błędów powłoki budynku. Dopóki istnieją istotne nieszczelności, rekuperacja pracuje poniżej swoich możliwości, a projektowany odzysk ciepła pozostaje tylko na papierze.
Planujesz rekuperację i nie chcesz przepłacić za efekt, który ucieknie przez nieszczelności? Skorzystaj z doradztwa energetycznego – przygotuję projekt szczelności dopasowany do konstrukcji i instalacji Twojego budynku.
Czy szczelny dom oznacza brak wentylacji?
Szczelność budynku nie oznacza ograniczenia potrzebnej wymiany powietrza. Oznacza jedynie, że powietrze nie napływa przypadkowymi szczelinami, a jest dostarczane i usuwane przez zaprojektowany system wentylacyjny (grawitacyjny, hybrydowy lub mechaniczny).
W nieszczelnym budynku, poza wymaganym strumieniem wentylacyjnym, pojawia się dodatkowy przepływ przez szczeliny. Zimą zimne powietrze napływające przez nieszczelności trzeba ogrzać, mimo że nie jest ono potrzebne do zapewnienia odpowiedniej jakości powietrza. Powoduje to niepotrzebne straty energii i wyższe koszty ogrzewania. Szczelność nie oznacza braku wentylacji. Oznacza kontrolę nad tym, którędy i w jakiej ilości przepływa powietrze.
Ekspert BUIMS podkreśla: Wokół szczelności narosło nieporozumienie, według którego szczelny dom jest „zamknięty” i pozbawiony wymiany powietrza. Tak nie jest. Szczelny budynek wciąż potrzebuje skutecznej wentylacji. Różnica polega na tym, że ma nad nią kontrolę.

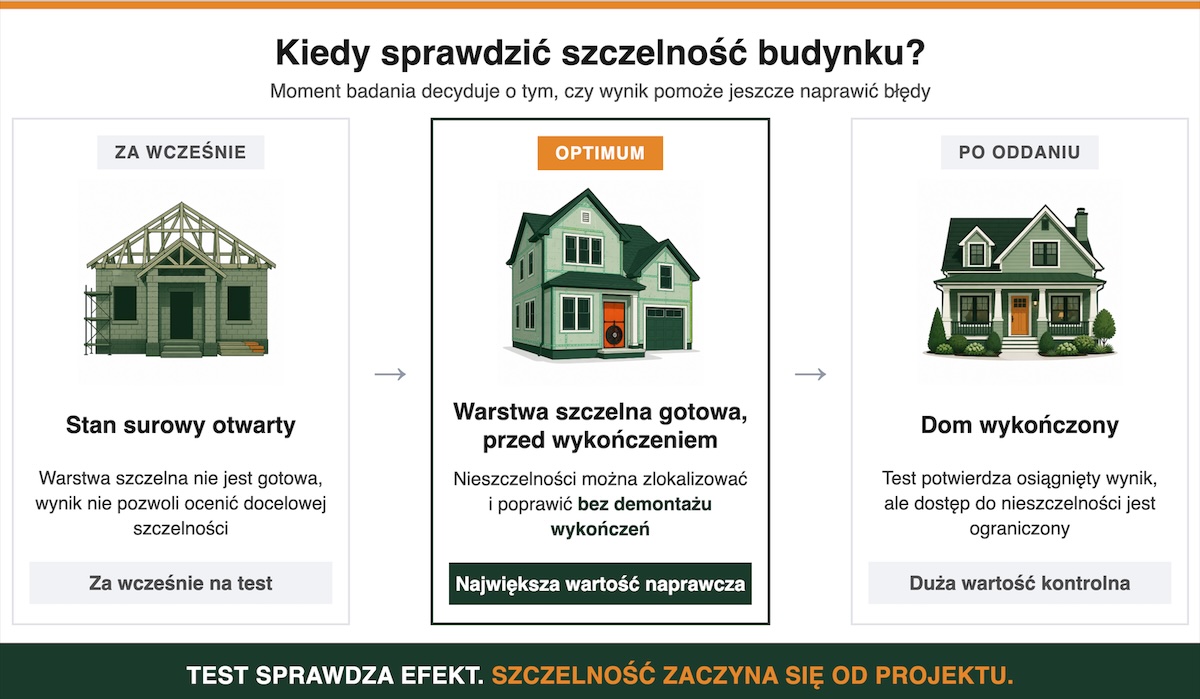

Kiedy wykonać test szczelności Blower Door przy rekuperacji?
Test Blower Door ma największą wartość wtedy, gdy budynek jest już zamknięty, ale błędy można jeszcze poprawić bez niszczenia warstw wykończeniowych. W praktyce oznacza to etap przed pracami wykończeniowymi, gdy warstwa szczelna jest wykonana i dostępna do kontroli.
Badanie polega na wytworzeniu w budynku nadciśnienia i podciśnienia 50 Pa za pomocą wentylatora zamontowanego najczęściej w drzwiach. Następnie mierzy się strumień powietrza potrzebny do utrzymania tej różnicy ciśnień. Metoda jest opisana w normie PN-EN 13829 i pozwala wyznaczyć szczelność obudowy, w tym wskaźnik n50 oraz wskazać konkretne miejsca nieszczelności w ramach diagnostyki prowadzonej podczas testu.
Test końcowy, po oddaniu budynku, również ma sens, ponieważ potwierdza osiągnięty wynik i bywa potrzebny do dokumentacji (np. przy certyfikacji budynku pasywnego). Jego praktyczna przydatność jest jednak mniejsza, bo dostęp do nieszczelności jest już ograniczony.
Podczas badania Blower Door szczególnej uwagi wymagają miejsca, w których najczęściej powstają nieszczelności, takie jak:
- osadzenie okien i drzwi,
- przejścia instalacyjne przez przegrody,
- połączenia dachu ze ścianami i okolice murłaty,
- ciągłość paroizolacji na poddaszu,
- instalacje elektryczne prowadzone w przegrodach,
- przepusty sanitarne i kanalizacyjne,
- połączenia przegród oraz styki różnych materiałów.
Test ciśnieniowy (Blower Door) nie zastępuje projektu szczelności. Projekt określa przebieg warstwy szczelnej i sposób rozwiązania połączeń, natomiast test sprawdza, czy zostały one prawidłowo wykonane. Więcej o samej diagnostyce obudowy opisałem we wpisie poświęconym temu jak sprawdzić szczelność budynku.
Czy rekuperacja ma sens w nieszczelnym lub starym domu?
Rekuperacja może mieć sens w starszym domu, ale jej efekt zależy od stanu obudowy i możliwości poprowadzenia instalacji. W nieszczelnym budynku część powietrza będzie omijać wymiennik, dlatego przed decyzją o montażu rekuperacji warto ocenić:
- jak działa obecna wentylacja,
- jaka jest szczelność budynku i czy można ją poprawić,
- gdzie można poprowadzić kanały,
- jaki będzie koszt i realny efekt modernizacji.
Audyt energetyczny pomoże ocenić wpływ modernizacji na zużycie energii i koszty, natomiast test Blower Door pozwoli ocenić szczelność budynku.
Warto przy tym pamiętać o efekcie ubocznym modernizacji. Po wymianie okien i dociepleniu budynek staje się szczelniejszy, przez co ważne jest zadbanie o sprawny system wentylacji. Jeżeli nie zapewni się skutecznej wymiany powietrza, łatwo o problem z wilgocią i jakością powietrza.
Rozsądna kolejność to najpierw diagnoza obudowy i wentylacji, następnie poprawa miejsc krytycznych, a dopiero później dobór systemu wentylacji. Dzięki temu inwestor nie przepłaca za centralę, której potencjał zostanie ograniczony przez nieszczelny budynek.
Zastanawiasz się, czy w Twoim domu rekuperacja się sprawdzi? Zamów audyt energetyczny, ocenię stan obudowy i potencjał modernizacji, zanim wydasz pieniądze.
Co zrobić, aby rekuperacja działała zgodnie z założeniami?
Skuteczność rekuperacji to wynik całego łańcucha: projektu warstwy szczelnej, wykonania detali, testu Blower Door, szczelności kanałów, regulacji przepływów i serwisu. Żadne pojedyncze działanie nie zastąpi pozostałych.
Wysoka sprawność centrali nie obroni się przy nieszczelnej powłoce, a szczelny budynek nie da komfortu bez poprawnie wyregulowanej wentylacji. Poniższe punkty warto potraktować jako listę kontrolną:
- Przed budową zadbaj o dokładny projekt szczelności budynku.
- Zadbaj o szczegółowe detale połączeń przegród i przejść instalacyjnych.
- Kontroluj stolarkę, dach, paroizolację i instalacje przed zakryciem warstw.
- Wykonaj test Blower Door na etapie, na którym możliwe są poprawki.
- Zadbaj o szczelność i izolację kanałów wentylacyjnych.
- Wyreguluj nawiew i wywiew po uruchomieniu instalacji.
- Sporządź protokół regulacji.
- Serwisuj centralę i wymieniaj filtry.
Efekt rekuperacji nie zależy wyłącznie od wyboru centrali, lecz również od poszczególnych etapów projektowania, budowy i użytkowania. Dzięki kompleksowemu działaniu unika się sytuacji, w której urządzenie pracuje w nieoptymalnych warunkach i nie daje oczekiwanego efektu.
Podsumowanie
Rekuperacja i szczelność budynku to jeden system, który warto traktować łącznie. Centrala odzyskuje ciepło wyłącznie z powietrza, które przez nią przepływa, więc każda nieszczelność tworzy równoległą, niekontrolowaną wymianę bez odzysku. Liczby z analizy pokazują to wprost: przy n50 = 0,6 h-1 efekt odzysku dla całej wymiany utrzymuje się na poziomie ok. 83%, a przy n50 = 5,33 h-1 spada do ok. 47%, mimo niezmiennej sprawności centrali 92%.
Dla inwestora oznacza to jasną kolejność działań: zaprojektować ciągłą warstwę szczelną, prawidłowo wykonać detale, sprawdzić efekt testem Blower Door na etapie, gdy poprawki są jeszcze łatwe do wykonania, a następnie wyregulować i prawidłowo eksploatować instalację. Wtedy rekuperacja realnie wykorzystuje potencjał, za który płaci inwestor.
Masz pytania o szczelność budynku albo planujesz rekuperację i chcesz dobrze ułożyć kolejność działań? Skontaktuj się ze mną, wspólnie ustalimy, co sprawdzić przed decyzją o montażu.
Najczęściej zadawane pytania
Czy rekuperacja działa w nieszczelnym domu?
Tak, ale z ograniczoną skutecznością. Centrala odzyskuje ciepło z powietrza przechodzącego przez wymiennik, jednak im wyższe n50 (mniejsza szczelność budynku), tym większa część wymiany omija rekuperator i nie podlega odzyskowi. W bardzo nieszczelnym budynku efekt odzysku dla całej wymiany może spaść nawet poniżej połowy wartości odzysku samej centrali.
Czy szczelny dom musi mieć rekuperację?
Szczelny dom (jak i każdy inny) musi mieć sprawną wentylację. W nowoczesnych domach energooszczędnych najczęściej realizuje ją wentylacja mechaniczna z odzyskiem ciepła, ponieważ pozwala utrzymać zaprojektowane strumienie powietrza niezależnie od pogody i zmniejszyć zużycie energii. Nie jest to jednak wymóg, dobrze zaprojektowana wentylacja hybrydowa również zapewni komfort mieszkańcom.
Jaki wynik n50 jest dobry dla domu z rekuperacją?
Sensownym celem jest co najmniej n50 < 1,5 h-1, czyli wartość zalecana dla budynków z wentylacją mechaniczną lub klimatyzacją. Im bliżej 0,6 h-1, tym lepiej wykorzystany potencjał odzysku ciepła. Wartość 0,6 h-1 jest wartością maksymalną dla budynków w standardzie pasywnym.
Czy test Blower Door jest obowiązkowy przy rekuperacji?
Przepisy nie nakładają powszechnego obowiązku wykonania testu Blower Door w każdym domu jednorodzinnym z rekuperacją. Jest to jednak zalecana praktyka, ponieważ bez pomiaru trudno potwierdzić, czy obudowa rzeczywiście kieruje powietrze do systemu wentylacji, zamiast wypuszczać je przez przypadkowe szczeliny.
Kiedy najlepiej wykonać test szczelności budynku?
Najlepiej wtedy, gdy warstwa szczelna jest już wykonana, ale przed pracami wykończeniowymi. Na tym etapie ewentualne nieszczelności da się poprawić bez niszczenia gotowych warstw. Test końcowy po oddaniu budynku ma sens jako potwierdzenie wyniku, lecz ma mniejszą wartość praktyczną.
Czy rekuperacja zastępuje uszczelnienie domu?
Nie. Rekuperacja nie zmniejsza nieszczelności, tylko wykorzystuje szczelność, która już istnieje. Bez szczelnej obudowy część powietrza zawsze ominie wymiennik, a deklarowana sprawność centrali nie przełoży się w pełni na cały budynek.
Czym różni się szczelność budynku od szczelności kanałów wentylacyjnych?
Szczelność budynku dotyczy obudowy, czyli ścian, dachu, stolarki i przejść instalacyjnych. Decyduje o tym, ile powietrza omija system wentylacji. Szczelność kanałów dotyczy samej instalacji i wpływa na straty w przewodach, energię wentylatorów oraz skuteczność dostarczania powietrza do pomieszczeń.
Czy rekuperacja może powodować podciśnienie w domu?
Przy prawidłowo zrównoważonym nawiewie i wywiewie rekuperacja pracuje w równowadze ciśnień. Podciśnienie pojawia się zwykle przy niewyregulowanej instalacji, nieszczelnych kanałach albo współpracy z urządzeniami wyciągowymi, na przykład okapem. Dlatego po montażu potrzebna jest regulacja przepływów i protokół nastaw.
