Nawet dobrze ocieplony dom może tracić ciepło w pewnych newralgicznych miejscach, którymi są mostki termiczne. W praktyce każdy budynek ma miejsca, w których izolacja cieplna jest osłabiona albo występują materiały łatwiej przewodzące ciepło, co prowadzi do lokalnie zwiększonej ucieczki energii. Obszary takie mogą negatywnie wpływać na bilans cieplny budynku oraz komfort mieszkańców.
W skrócie: Mostki cieplne to miejsca, gdzie izolacja jest osłabiona, co prowadzi do ucieczki ciepła. Występują głównie w narożnikach, przy oknach, balkonach i połączeniach ścian. Ich skutki to nie tylko wyższe rachunki, ale przede wszystkim ryzyko kondensacji wilgoci i rozwoju pleśni, która zagraża zdrowiu.
Zadbaj o poprawność projektu i wykonawstwa. Skorzystaj z profesjonalnej analizy mostków termicznych, aby zabezpieczyć swój dom przed stratami ciepła i problemami z wilgocią.
Co to jest mostek cieplny?
Mostek cieplny (mostek termiczny) to miejsce w przegrodzie budowlanej (np. ścianie, dachu, stropie), w którym dochodzi do zniekształcenia pola temperatur względem pozostałej części tej przegrody. Dzieje się tak zazwyczaj z dwóch powodów:
- Geometria budynku: Załamania i połączenia przegród powodują, że ich wewnętrzna i zewnętrzna powierzchnia mają różne wielkości. Na przykład narożnik pokoju od wewnątrz ma mniejszą powierzchnię napływu ciepła niż powierzchnia odpływu ciepła od strony zewnętrznej tego samego narożnika. Skutkiem tego jest najczęściej zwiększenie przepływu ciepła w tym obszarze przegrody.
- Zastosowane materiały: Miejsca, w których izolacja jest przerwana lub zastąpiona materiałem o wyższej przewodności cieplnej, stają się drogą ucieczki ciepła. Przykładem może być betonowy słup w ścianie, czy stalowy łącznik.
Rodzaje mostków termicznych: liniowe i punktowe
Ze względu na kształt i zasięg zjawiska wyróżnia się dwa główne rodzaje mostków cieplnych:
Mostki liniowe – najczęstszy typ
Mostki liniowe występują najczęściej wzdłuż pewnej krawędzi, gdzie zaburzony jest rozkład temperatur i strumieni ciepła. Przykładem mostka liniowego jest krawędź płyty balkonowej, styku ściany z dachem, naroże budynku czy obwód okna.
Mostek liniowy opisujemy liniowym współczynnikiem przenikania ciepła Ψ wyrażanym w W/(m·K), określa on, ile dodatkowego ciepła ucieka na metr długości danego mostka.
Mostki punktowe – lokalne zaburzenia
Mostki punktowe występują, gdy zaburzenie izolacyjności przegrody jest lokalne (punktowe). Przykładem może być pojedynczy stalowy łącznik przechodzący przez ocieplenie, kotwa montażowa, wspornik lub inny niewielki element, ale także miejsce połączenia kilku liniowych mostków termicznych, jak na przykład narożnik ościeża okiennego, albo naroże ścian przy podłodze (jak pokazano na rysunku 2).
Straty ciepła takiego mostka opisuje punktowy współczynnik przenikania ciepła χ wyrażony w W/K.

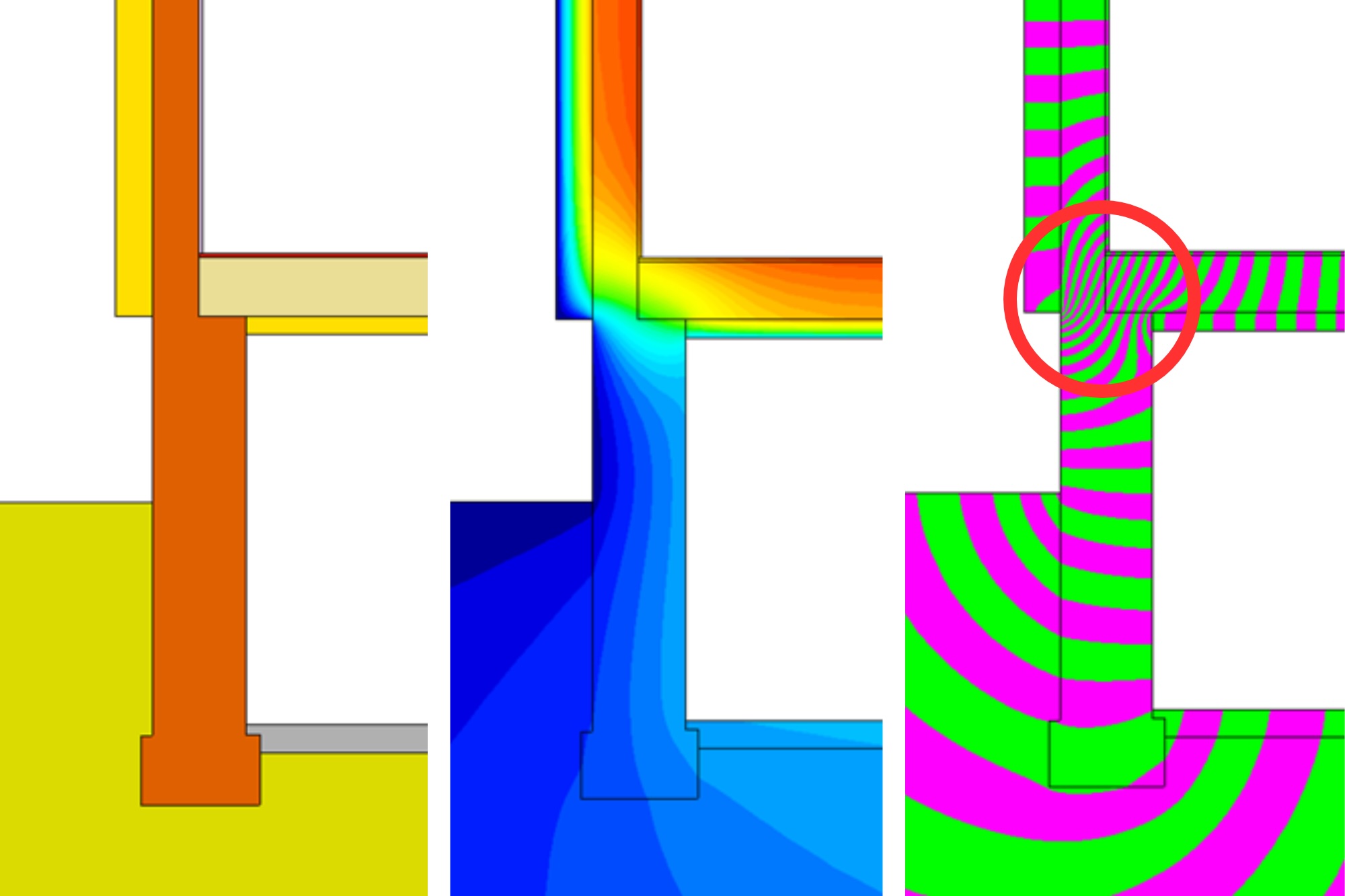

Rysunek 1. Przykład mostka termicznego w budynku z piwnicą nieogrzewaną. Od lewej: układ geometryczny, rozkład temperatur oraz strumieni ciepła w złączu (widoczne zagęszczenie strumieni ciepła w obszarze mostka termicznego – czerwony okrąg).
Gdzie najczęściej występują mostki cieplne w budynku?
Najwięcej mostków cieplnych powstaje w miejscach połączeń przegród oraz w obszarze przerwania ciągłości termoizolacji. W praktyce podstawową listę takich newralgicznych obszarów można dość łatwo wskazać. Oto kilka typowych przykładów:
- naroża ścian zewnętrznych budynku,
- nadproża i wieńce,
- ościeża okienne i drzwiowe,
- balkony, loggie i inne elementy wystające poza obrys budynku,
- kominy przechodzące przez dach czy stropodach,
- krokwie w połaci dachowej,
- łączniki i kotwy przebijające termoizolację,
- ściany fundamentowe,
- attyki i murki ogniowe,
- ściany szczytowe poddasza nieużytkowego i wiele więcej.
Mostki cieplne nie są zatem rzadkością, występują w każdym budynku i nie sposób ich wyeliminować. Można jedynie dążyć do takiego rozwiązania konstrukcji przegród oraz ich połączeń, by zminimalizować straty ciepła i nie dopuścić do powstania problemów związanych z kondensacją wilgoci, będących skutkiem błędnego rozwiązania detali.
Jeśli chcesz zobaczyć, z których miejsc w Twoim domu możesz tracić najwięcej ciepła, sprawdź wpis: Dom traci ciepło? Sprawdź te 5 miejsc
Jakie są skutki mostków termicznych?
Mostki termiczne kojarzone są głównie z dodatkowymi stratami energii i wyższymi rachunkami za ogrzewanie. To ważny aspekt, ale nie jedyny i w mojej opinii nie najważniejszy. Znacznie poważniejsze są aspekty związane z tym jak mostki termiczne mogą wpływać na zdrowie i komfort użytkowników budynku.
- Chłodne powierzchnie i dyskomfort mieszkańców – w miejscu występowania mostka cieplnego temperatura wewnętrznej powierzchni przegrody spada. Nawet przy odpowiednio ogrzanym pomieszczeniu narożniki czy okolice okna mogą być zimniejsze. Powoduje to odczucie chłodu i obniża komfort termiczny.
- Zawilgocenie przegród – gdy temperatura powierzchni spada poniżej punktu rosy, para wodna wykrapla się na wychłodzonych fragmentach przegród. Efektem są mokre plamy, zacieki i uszkodzenia materiałów budowlanych.
- Rozwój pleśni i grzybów – zawilgocone miejsca szybko stają się idealnym środowiskiem dla rozwoju pleśni. Na powierzchni ścian pojawiają się czarne lub zielone naloty, które stanowią poważne zagrożenie dla zdrowia mieszkańców. Pleśń wytwarza zarodniki i mykotoksyny mogące wywoływać alergie, podrażnienia dróg oddechowych i inne problemy zdrowotne.
Mostki cieplne nie tylko wpływają na rachunki za energię, ale również mogą przyczynić się do pogorszenia stanu zdrowia mieszkańców. Dlatego ich identyfikacja i odpowiednie rozwiązanie to kluczowy element zarówno w projektowaniu nowych budynków, jak i przy planowaniu termomodernizacji.
Nie czekaj, aż na ścianie pojawi się ciemny nalot, sprawdź mostki cieplne już na etapie projektu i zadbaj o zdrowie swoje i bliskich.

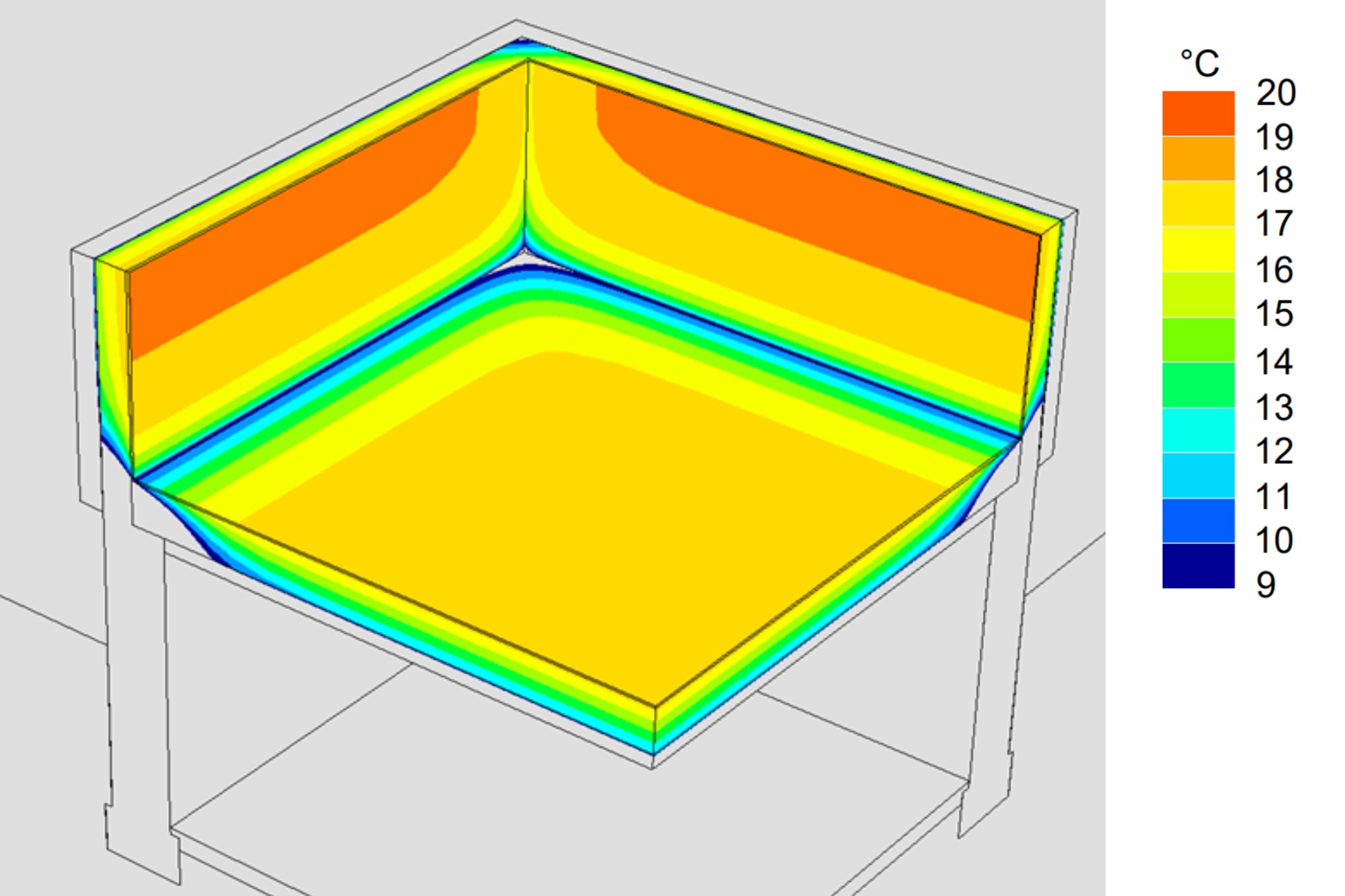

Rysunek 2. Widoczne obniżenie temperatury w narożu stropu nad piwnicą (poniżej 9 °C) jest przyczyną kondensacji pary wodnej i prowadzi do rozwoju szkodliwych pleśni (model trójwymiarowy złącza przedstawionego na rysunku 1).
Jak skutecznie ograniczać mostki cieplne?
Aby uniknąć problemów związanych z mostkami cieplnymi (wychłodzeń, zawilgoceń czy pleśni) nie wystarczy „położyć więcej styropianu”. Kluczowe są dwa etapy: rzetelny projekt oraz wierne trzymanie się go podczas realizacji prac.
Projekt i analiza detali
Już na etapie projektu zidentyfikować należy problematyczne miejsca i dokładnie przemyśleć ich rozwiązanie. W praktyce oznacza to między innymi:
- rozpoznanie stref krytycznych na podstawie założeń i układu konstrukcyjnego,
- dobór rozwiązań i materiałów potwierdzony obliczeniami cieplno-wilgotnościowymi,
- zaplanowanie technologii i sposobu montażu, tak aby zapewnić realną wykonalność na budowie,
- opracowanie szczegółowych rysunków.
Staranność wykonania
Nawet najlepszy projekt nie spełni swojej funkcji, jeśli na budowie zabraknie dokładności, dlatego istotne są:
- nadzór i kontrola jakości prac oraz zgodności z dokumentacją projektową,
- szczegółowy odbiór robót zakrytych – często to, czego nie widać, decyduje o poprawności wykonania,
- po zakończeniu inwestycji warto również przeprowadzić badanie termowizyjne, aby potwierdzić, że mostki zostały skutecznie ograniczone.
Dobrze przygotowany projekt i staranne wykonanie dają pewność, że mostki cieplne nie będą źródłem problemów i niepotrzebnych wydatków związanych z naprawami. W praktyce oznacza to ciepły, zdrowy i wolny od problemów budynek na lata.
Metody eliminacji mostków cieplnych w istniejących budynkach
Najlepszym momentem na eliminację mostków cieplnych jest etap projektowania. Najważniejsze jest to, by przyjęte rozwiązania były poparte obliczeniami i dostosowane do konkretnego budynku, a nie stanowiły przypadkowego „docieplania” fragmentów przegród.
- Termowizja jako podstawa działania – zanim przystąpisz do prac, badanie termowizyjne jest przydatne do dokładnego zlokalizowania i oceny skali problemu. Pozwala ono na określenie miejsc wymagających szczególnej uwagi.
- Uważne kształtowanie warstw termoizolacji – uwzględnienie w dokumentacji szczegółowych detali wykonawczych wymagających miejsc budynku i dobranie odpowiednich warstw przegród, szczególnie w przypadku dachów.
- Stosowanie przekładek termicznych – pozwala ograniczyć przenikanie ciepła przez stalowe, betonowe lub inne przewodzące elementy konstrukcyjne, np. w obrębie balkonów, wsporników czy innych połączeń przegród.
Mostki cieplne występują w każdym budynku, ale ich skutki nie muszą być odczuwalne. Rzetelny projekt i analiza cieplno-wilgotnościowa pozwalają zminimalizować straty energii i ryzyko zawilgoceń.
Skontaktuj się ze mną, jeśli chcesz mieć pewność, że Twój budynek będzie ciepły, zdrowy i bezpieczny.
Podsumowanie
Mostki cieplne to niepozorne, ale bardzo istotne miejsca w konstrukcji budynku, przez które ucieka ciepło, a wraz z nim komfort i zdrowy mikroklimat. Ich obecność może prowadzić do wychłodzenia przegród, kondensacji pary wodnej i rozwoju pleśni, nawet w nowoczesnych i dobrze ocieplonych domach. Dlatego kluczowe znaczenie ma rzetelny projekt i analiza detali, jeszcze przed rozpoczęciem budowy lub termomodernizacji.
Pytania i odpowiedzi
Jak wykryć mostki cieplne w budynku?
W istniejącym budynku najskuteczniejszym sposobem wykrycia mostków termicznych jest wykonanie badania kamerą termowizyjną. W przypadku budynku nowoprojektowanego kluczowe jest zadbanie o poprawne rozwiązania już na etapie dokumentacji, aby uniknąć kosztownych poprawek po zakończeniu budowy. Rozpoznanie potencjalnych problematycznych detali i ich właściwe zaprojektowanie wymaga specjalistycznej wiedzy i doświadczenia, w czym wspieram zarówno inwestorów, jak i projektantów.
Czy ocieplenie budynku rozwiązuje problem mostków cieplnych?
To zależy od dbałości o szczegóły przy docieplaniu. Jeśli prace termomodernizacyjne przeprowadzone zostaną na podstawie rzetelnie opracowanego projektu ocieplenia (takiego który nie zawiera tylko kolorowych rysunków elewacji), to problem mostków termicznych powinien zostać skutecznie ograniczony. Jednak w przypadku ewentualnych błędów, po ociepleniu problemy mogą się nasilić, dlatego tak ważna jest dokładna dokumentacja i staranny nadzór nad poprawnością prac.
Czy można całkowicie wyeliminować mostki cieplne?
Nie, tak jak nie da się usunąć z budynku narożników, tak samo nie da się usunąć mostków termicznych. Należy jednak zadbać o to, by nie powodowały one negatywnych konsekwencji dla użytkowników, takich jak zawilgocenie i rozwój chorobotwórczych grzybów pleśniowych. Przy prawidłowym zaprojektowaniu budynku wpływ mostków może być zredukowany do pomijalnie małego poziomu, który nie powinien powodować odczuwalnych strat ciepła ani problemów z komfortem.
Jakie są skutki zdrowotne życia w budynku z mostkami termicznymi?
Mostki termiczne prowadzą do wychłodzenia powierzchni wewnętrznych, na których kondensuje para wodna. Stale zawilgocone miejsca stają się siedliskiem chorobotwórczych grzybów pleśniowych. Zarodniki unoszące się w powietrzu mogą nasilać astmę, alergie i infekcje dróg oddechowych. Długotrwała ekspozycja może prowadzić do bólów stawów, grzybic skóry, bólów głowy, a nawet problemów z nerkami i nowotworów.
Czy mostki cieplne występują też w nowym budownictwie?
Tak, mostki termiczne występują w każdym budownictwie, w tym w nowych domach spełniających aktualne normy. Ich całkowita eliminacja nie jest możliwa, ale nowoczesne przepisy i technologie pozwalają skutecznie ograniczyć ich wpływ. Typowe miejsca powstawania mostków to narożniki budynku, połączenia ścian zewnętrznych z fundamentami i stropami, okolice okien i drzwi, styki dachu ze ścianami oraz punkty przebicia izolacji.
