Mostki termiczne po termomodernizacji – dlaczego straty ciepła rosną zamiast maleć?

W budynkach dobrze ocieplonych (nowych i termomodernizowanych) na wynik energetyczny często duży wpływ mają detale. Tam, gdzie izolacja traci ciągłość, powstają mostki termiczne, a ich udział w stratach rośnie wraz z poprawą izolacyjności reszty przegród. Dzieje się tak dlatego, że w nieocieplonym budynku, dominują straty ciepła przez przegrody. Po wykonaniu izolacji opór cieplny ścian gwałtownie rośnie, co sprawia, że wszelkie niedoskonałości wykonawcze i projektowe stają się krytycznymi punktami ucieczki energii.

W skrócie: Termomodernizacja bez dbałości o detale może sprawić, że mostki termiczne staną się zauważalnym źródłem strat ciepła, działając jak dziury w zimowej kurtce. Choć całkowite zapotrzebowanie na energię spada, udział strat przez newralgiczne punkty takie jak balkony, wieńce czy ościeża może wzrosnąć. Kluczem do osiągnięcia zakładanego efektu jest dbałość o detale oraz przeprowadzenie rzetelnego audytu energetycznego wskazującego miejsca wymagające szczególnej uwagi.

Podstawy fizyki budowli – czym właściwie jest mostek termiczny w ocieplonym domu?

Mostek termiczny to fragment przegrody budowlanej, w którym opór cieplny jest zazwyczaj niższy niż w sąsiadujących obszarach, co prowadzi do punktowej lub liniowej anomalii rozkładu temperatur w przegrodzie. W kontekście fizyki budowli zjawisko to wiąże się z zaburzeniem jednolitego oporu cieplnego przegrody oraz zagęszczeniem strumienia cieplnego.

Wyróżniamy mostki punktowe, opisywane współczynnikiem χ (chi), oraz mostki liniowe, dla których kluczową jednostką jest liniowy współczynnik przenikania ciepła Ψ (psi).

Szczegółowe wyjaśnienie mechanizmów ich powstawania oraz wpływu geometrii budynku na ucieczkę ciepła znajdziesz w artykule: Mostki cieplne – Co to jest, jak powstają i jak je eliminować?

W budynkach o niskim zapotrzebowaniu na energię lub w szczególności poddawanym termomodernizacji mechanizm działania mostków cieplnych ulega specyficznej intensyfikacji. Ocieplona przegroda stanowi skuteczną barierę dla energii, dlatego ciepło szuka najłatwiejszej drogi ucieczki, koncentrując się w miejscach osłabienia izolacji. Zgodnie z normą PN-EN ISO 10211, analiza tych przepływów wymaga uwzględnienia kilku kluczowych typów mostków:

• Mostki konstrukcyjne – wynikają z konieczności przebicia warstwy izolacji elementami o wysokiej przewodności cieplnej λ, takimi jak wsporniki balkonowe czy stalowe kotwy.
• Mostki geometryczne – są nieuniknionym efektem kształtu bryły budynku, gdzie powierzchnia oddawania ciepła (zewnętrzna) jest większa niż powierzchnia jego pobierania (wewnętrzna), co jest typowe np. dla narożników.
• Mostki materiałowe (strukturalne) – powstają na styku materiałów o różnych właściwościach termoizolacyjnych, np. w postaci krokwi dachowych lub wzmocnienia konstrukcji ścian słupami żelbetowymi.

Zignorowanie tych detali może skutkować spadkiem efektywności całej inwestycji. O ile w budynku nieocieplonym mostek mógł być niemal niezauważalny, o tyle po modernizacji może stać się on dominującym źródłem strat. Różnica temperatur między zaizolowaną płaszczyzną a nieosłoniętym detalem jest na tyle duża, że prowadzi do gwałtownego wychłodzenia tego fragmentu przegrody, co uwidaczniane jest podczas badań termowizyjnych przeprowadzanych przeze mnie w BUIMS.

Paradoks termomodernizacji – wzrost udziału mostków w bilansie energetycznym

Porównanie bilansu energetycznego budynku przed i po modernizacji potrafi ujawnić zjawisko, które może wydawać się nielogiczne. Choć całkowite zapotrzebowanie na energię spada, procentowy i często bezwzględny udział strat ciepła generowanych przez mostki termiczne może wzrosnąć. W starym budownictwie ucieczka energii przez detale stanowiła marginalny problem. Sytuacja zmienia się diametralnie, gdy przegrody zostaną skutecznie zaizolowane. W tedy każdy słaby punkt ma większy wpływ na efektywność energetyczną całego budynku.

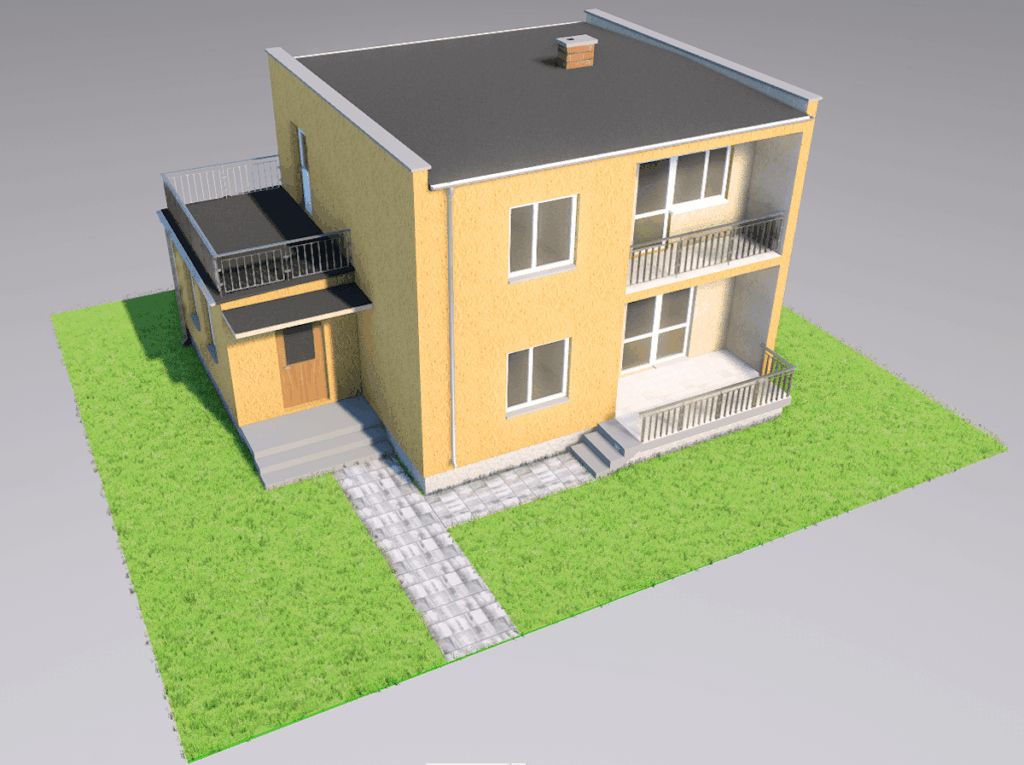

Wyniki obliczeń wyraźnie wskazują na zmianę struktury strat ciepła. Poniższa tabela przedstawia przykładowy bilans energetyczny budynku widocznego na powyższej wizualizacji, przed i po termomodernizacji:

Warto zwrócić uwagę na fakt, że straty przez mostki cieplne wzrosły nie tylko procentowo (z 3% do 18%), ale również wartościowo (z 16,33 W/K do 26,09 W/K). Wynika to ze zmiany geometrii przepływu ciepła, w wyniku której mostki termiczne w analizowanym przypadku stały się drugorzędnym, zaraz po wentylacji, źródłem strat ciepła w budynku.

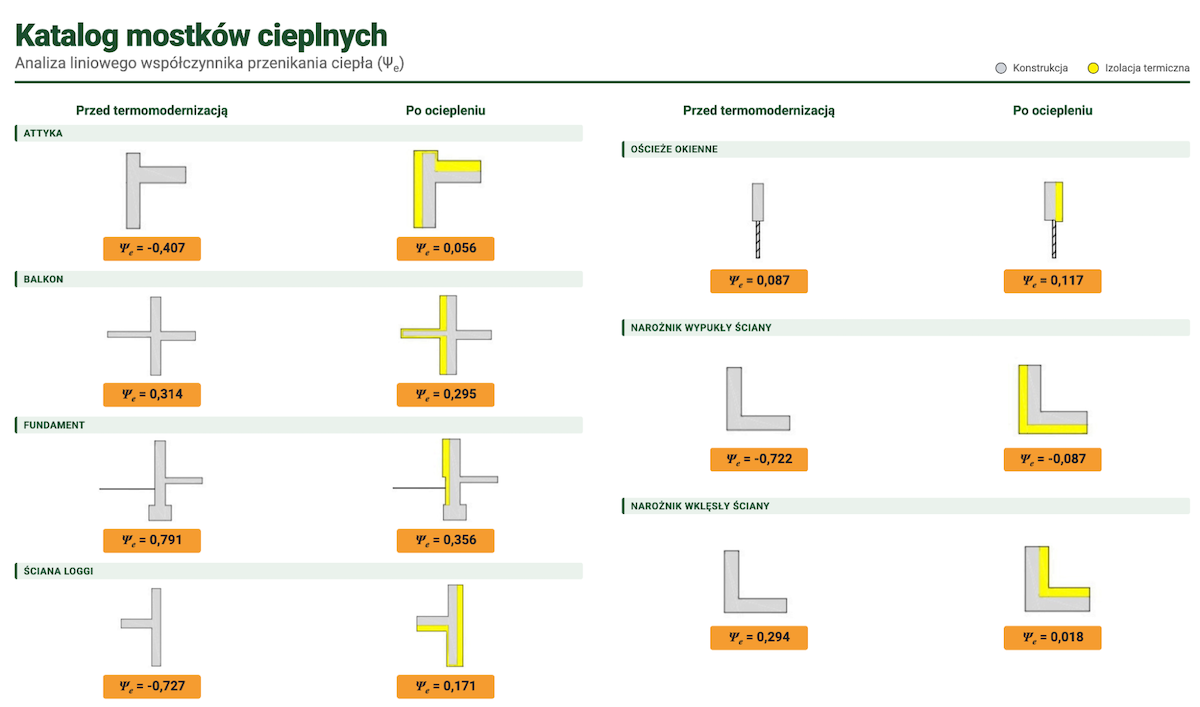

Dlaczego Ψ (Psi) rośnie po termomodernizacji attyki?

Doskonałym przykładem zmiany właściwości mostka termicznego po ociepleniu przegród jest attyka (górny element elewacji budynku).

W analizowanym przypadku zaplanowano ocieplenie ścian oraz ocieplenie stropodachu, wraz z usunięciem warstwy polepy. Przewidziano również typowe ocieplenie muru attyki poprzez obłożenie izolacją od strony stropodachu i od góry.

Zmiana współczynników U po ociepleniu attyki

Na rysunku 1 widać, że po ociepleniu przegród, współczynniki przenikania ciepła (U) spadają do 0,15–0,20 W/(m²·K), podczas gdy przed termomodernizacją były na poziomie 1,02–1,64 W/(m²·K).

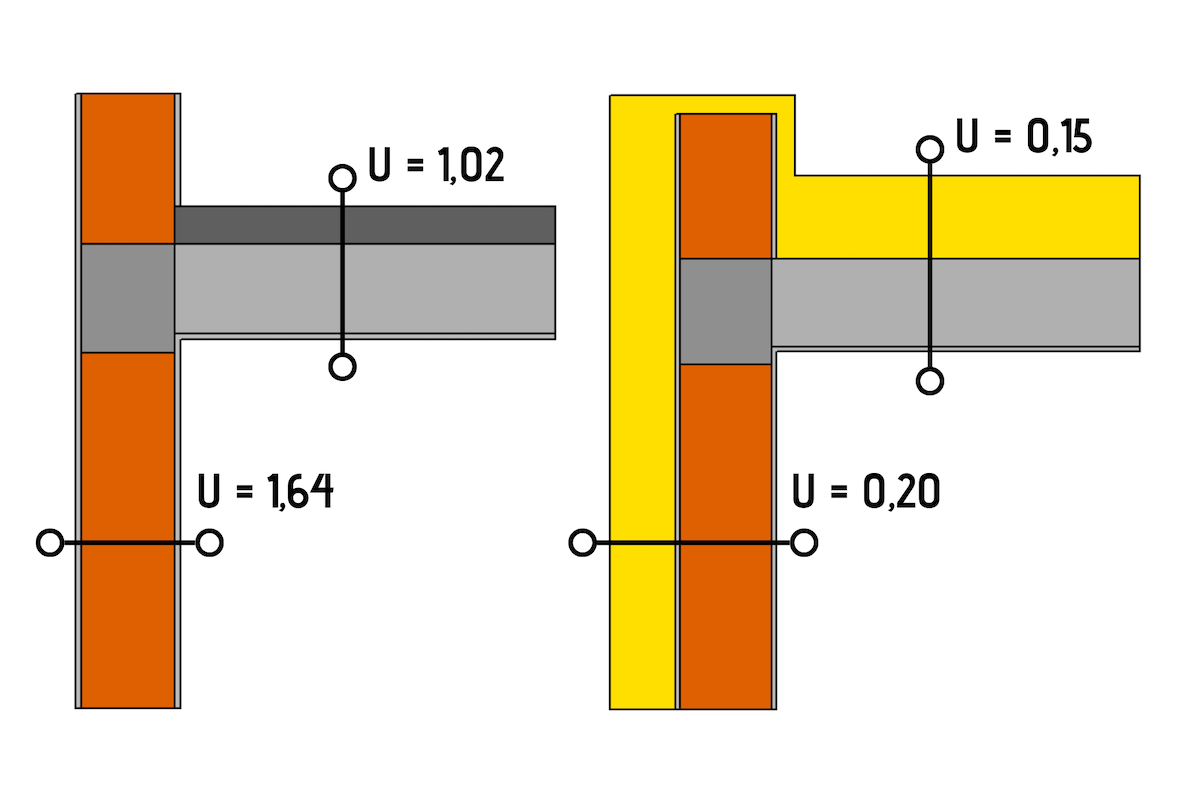

Rysunek 1. Geometria złącza oraz współczynniki przenikania ciepła przegród przed (po lewej) oraz po termomodernizacji (po prawej).

Jak zmienia się przepływ ciepła przez attykę po ociepleniu?

Rysunek 2 pokazuje natomiast co się dzieje z przepływem ciepła w tak zaprojektowanym złączu:

• Przed termomodernizacją: linie strumieni ciepła są gęste, ale ich zagęszczenie jest dość równomierne zarówno w przegrodzie, jak i w rejonie mostka. Straty są duże, ale względnie jednorodne na całej powierzchni.
• Po termomodernizacji: linie strumieni ciepła są rzadsze (bo przegrody mają większy opór cieplny, więc ucieka nimi mniej ciepła), natomiast w rejonie złącza pojawia się wyraźne lokalne zagęszczenie. Innymi słowy: ciepło „szuka skrótu” i zaczyna uciekać przez mostek, wyraźnie intensywniej niż przez pozostałą powierzchnię przegrody.

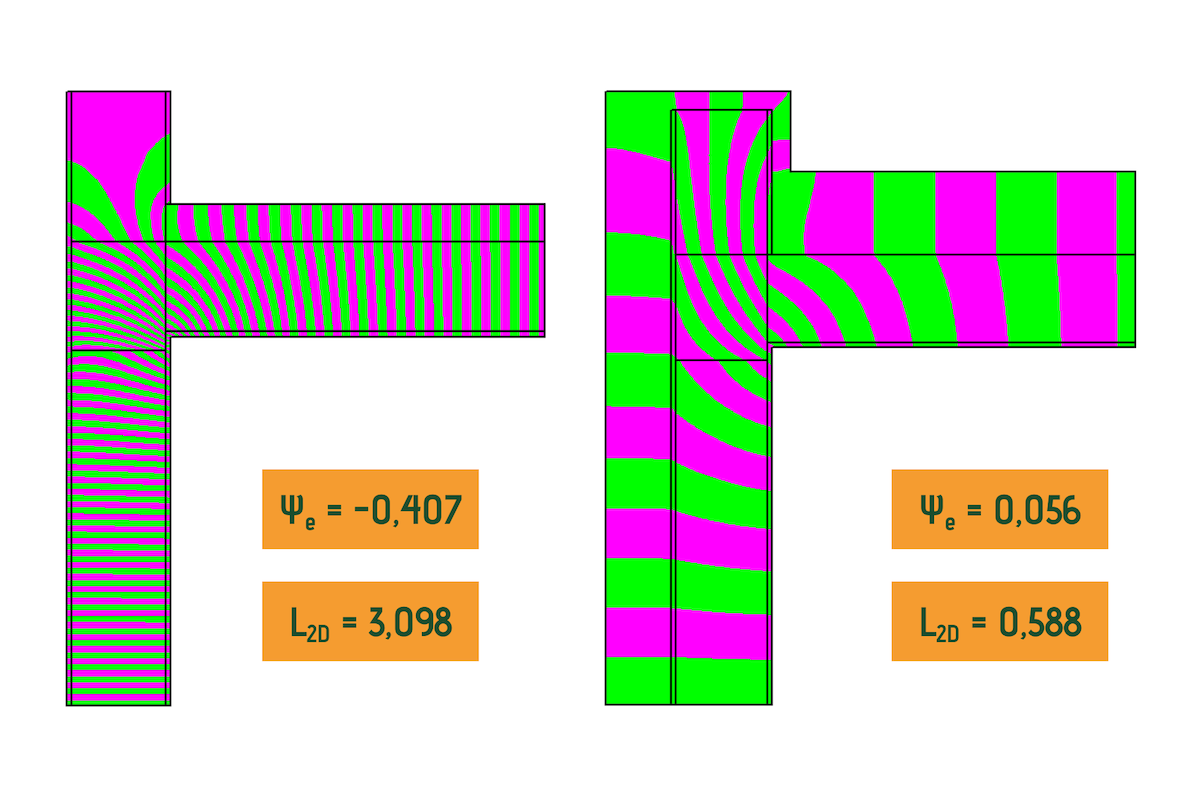

Rysunek 2. Rozkład strumieni ciepła oraz wartości liniowego współczynnika przenikania ciepła dla mostka cieplnego przed (po lewej) oraz po termomodernizacji (po prawej).

L2D i ψₑ – co oznaczają i jak je interpretować?

• L2D [W/K] – współczynnik sprzężenia cieplnego modelu 2D, czyli łączne straty ciepła przez rozpatrywany fragment złącza (wraz z przegrodami w tym przekroju). To parametr mówiący ile W/K „przepuszcza” analizowany detal jako całość.
• ψₑ [W/(m·K)] – liniowy współczynnik przenikania ciepła mostka, czyli dodatkowe straty ciepła względem tego, co wynikałoby z prostego sumowania strat przez przegrody jednorodne. ψ jest to zawsze wartość charakterystyczna dla konkretnego rozwiązania detalu (geometrii, układu materiałów i przyjętych linii odniesienia).

W tym przykładzie ocieplenie przegród przyniosło bardzo duży spadek łącznych strat przez analizowane złącze:

• Przed termomodernizacją: współczynnik L2D wynosił 3,098 W/K.
• Po ociepleniu: współczynnik L2D spada do 0,588 W/K.

Przy jednoczesnym wzroście wartości liniowego współczynnika przenikania ciepła po termomodernizacji, w porównaniu do stanu istniejącego:

• Przed termomodernizacją: współczynnik ψₑ wynosił -0,407 W/m·K.
• Po ociepleniu: współczynnik ψₑ wzrasta do 0,056 W/m·K.

Oznacza to, że im lepszy standard energetyczny budynku chcemy osiągnąć, tym większą wagę należy przykładać do detali. Opisywany mostek termiczny da się rozwiązać w taki sposób, aby również po termomodernizacji przyjął on obliczeniowo nawet ujemną wartość. Jednocześnie należy pamiętać, że wartość ψₑ trzeba wyznaczać osobno dla każdego detalu, ponieważ drobna zmiana geometrii (np. przebiegu izolacji przez wieniec), może zauważalnie zmienić wynik.

Masz wątpliwy detal? Na podstawie obliczeń mostków cieplnych dla Twojego projektu, wskażę konkretne rozwiązania, które pozwolą osiągnąć najlepsze efekty.

Mechanizm kondensacji i parametr fRsi – dlaczego ściany „płaczą”?

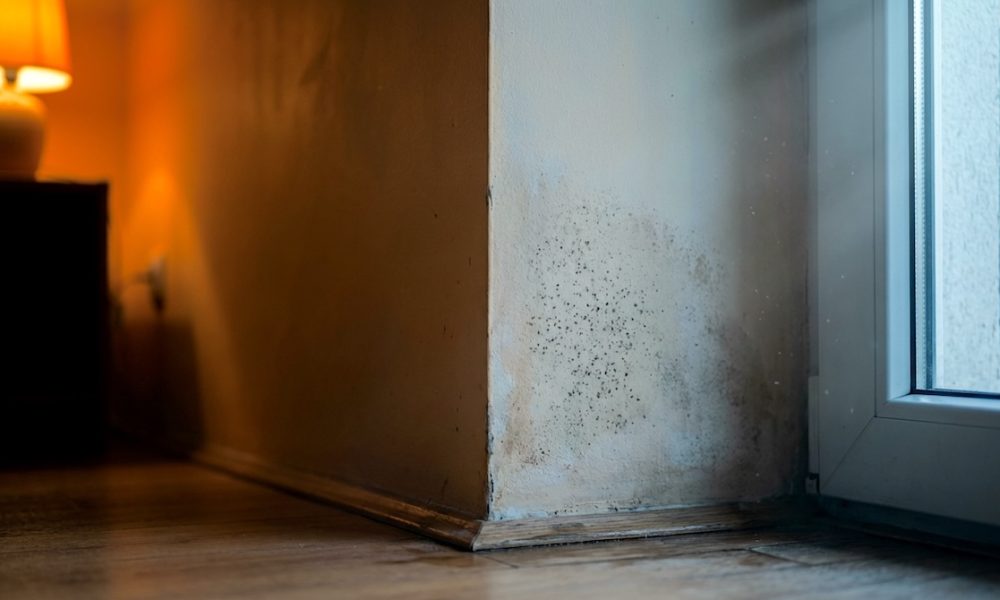

Mostki cieplne to nie tylko obszary zwiększonych strat energii, ale również potencjalne miejsca występowania problemów z wilgocią i zagrzybieniem. Niewłaściwie zaprojektowane lub wykonane mostki termiczne sprzyjają wzrostowi pleśni, ponieważ obniżenie temperatury powierzchni przegrody prowadzi do wzrostu jej wilgotności, a w konsekwencji nawet do kondensacji pary wodnej.

Aby zapobiec rozwojowi grzybów pleśniowych, przepisy techniczno-budowlane (WT 2021) wprowadzają wymóg dotyczący współczynnika temperaturowego fRsi. Parametr ten określa jakość cieplną przegrody w kontekście zagrożenia kondensacją powierzchniową i wyznaczany jest na podstawie najniższej temperatury w złączu. Zgodnie z obowiązującym prawem, wartość fRsi musi wynosić co najmniej 0,72. Warto jednak zaznaczyć, że przyjęcie jednolitej wartości granicznej nie zawsze w pełni odzwierciedla rzeczywiste warunki eksploatacyjne.

Ekspert BUIMS podkreśla: Najniższa temperatura w złączu przegrody zwykle występuje w analizie trójwymiarowej (3D), ponieważ rzeczywisty przepływ ciepła odbywa się przestrzennie we wszystkich kierunkach. Model 2D, jako uproszczony do jednego przekroju, może nie uwzględniać lokalnych koncentracji strumienia ciepła i w efekcie zawyżać minimalną temperaturę powierzchni.

Spełnienie tego warunku jest kluczowe, co potwierdzają następujące fakty:

• Ryzyko zagrzybienia – grzyby pleśniowe (np. Aspergillus) rozwijają się już przy wilgotności względnej powietrza przy powierzchni wynoszącej 80%. Nie jest konieczne wystąpienie widocznej wody (kondensacji), by proces biodegradacji się rozpoczął.
• Temperatura powierzchni θsi – jeśli spadnie poniżej punktu rosy (który przy standardowych warunkach eksploatacji wynosi około 9⁰C), następuje wykraplanie wody, tworząc tzw. „płaczące ściany”.
• Wpływ wilgotności względnej – przekroczenie poziomu 60% wilgotności w pomieszczeniu może znacznie przyczynić się do rozwoju mikroorganizmów.

Dbałość o ten parametr to inwestycja w zdrowie mieszkańców. Pleśń w narożnikach to nie tylko problem estetyczny, ale źródło toksyn wpływających na układ oddechowy, a w skrajnych przypadkach będących przyczyną rozwoju nowotworów.

Szersze omówienie negatywnego wpływu mostków cieplnych na zdrowie, znajdziesz we wpisie: Jakie problemy powodują mostki cieplne?

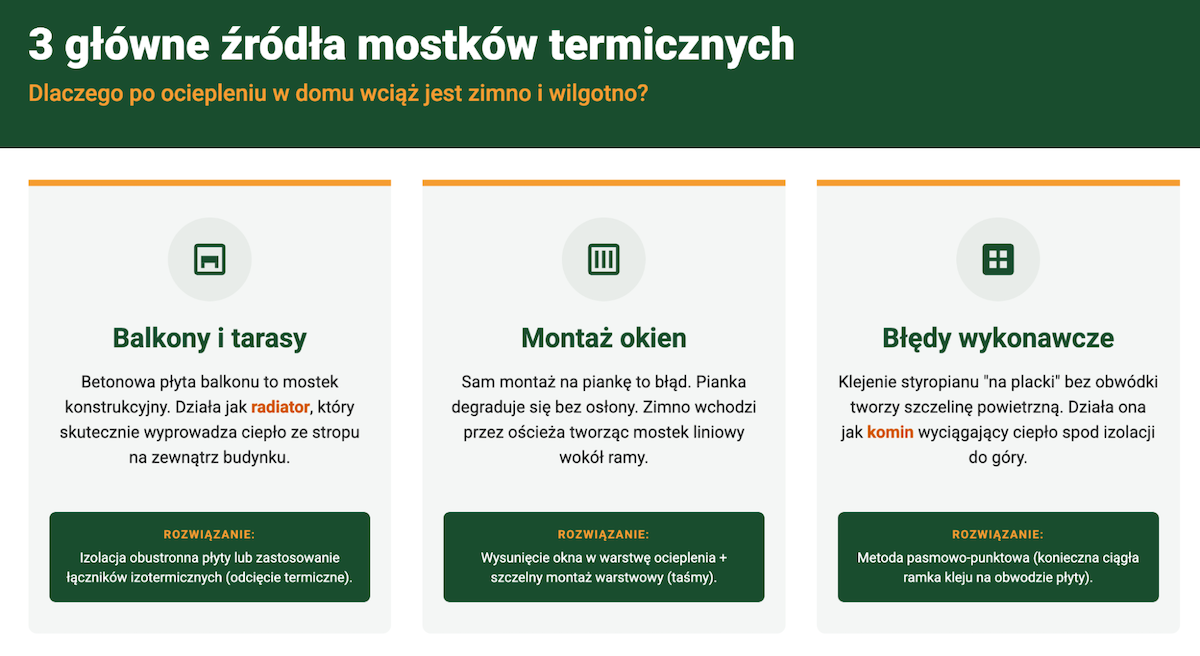

Newralgiczny punkt – balkony i tarasy jako radiatory chłodu

Płyty balkonowe stanowią jeden z najtrudniejszych elementów do prawidłowego zaizolowania w istniejących budynkach, działając jak potężne żebra radiatora odprowadzające ciepło ze stropu na zewnątrz. W starszym budownictwie płyta balkonowa jest zazwyczaj litym przedłużeniem płyty stropowej. Po ociepleniu ścian betonowa płyta balkonu pozostaje jedynym elementem w bezpośrednim kontakcie z zimnym powietrzem zewnętrznym i ciepłym stropem wewnętrznym.

Eliminacja tego mostka w procesie termomodernizacji jest skomplikowana ze względu na ograniczenia wysokościowe (progi drzwiowe) oraz konstrukcyjne. Aby skutecznie ograniczyć straty ciepła, analizowane są zazwyczaj następujące rozwiązania:

• Ocieplenie obustronne – izolacja płyty balkonowej zarówno od spodu, jak i od góry oraz z czoła. Jest to często rozwiązanie skuteczne, lecz problematyczne ze względu na ograniczoną ilość miejsca na warstwy posadzkowe.
• Zastosowanie łączników izotermicznych – w przypadku generalnych remontów wiążących się z ingerencją w konstrukcję, zastosowanie elementów oddzielających termicznie balkon od budynku.
• Konstrukcje samonośne – odcięcie starego balkonu i dostawienie nowej konstrukcji na własnych słupach, co całkowicie eliminuje problem z mostkami.

Pozostawienie nieocieplonej płyty balkonowej przy zaizolowanej elewacji prowadzi do zjawiska asymetrii temperatury promieniowania. Może to skutkować między innymi dyskomfortem termicznym („ciągnie od podłogi”) w pobliżu drzwi balkonowych.

Stolarka otworowa i błędy montażowe

Wymiana okien i drzwi często jest standardowym elementem termomodernizacji. Jednak dobre parametry cieplne stolarki to nie wszystko, ponieważ o wielkości strat ciepła decyduje również sposób ich montażu. Nie istnieje jednak jedno optymalne rozwiązanie montażowe. Dlatego właściwy dobór technologii powinien opierać się na analizie konkretnego detalu, w celu zabezpieczenia się przed problemami z wilgocią oraz zminimalizowania strat energii.

Prawidłowe osadzenie stolarki w nowym lub modernizowanym budynku wymaga zastosowania rozwiązań gwarantujących szczelność i ograniczenie strat ciepła. Kluczowe aspekty, na które zwracam uwagę jako ekspert z BUIMS, to:

• Lokalizacja okna względem lica muru – pozycja okna w stosunku do lica ściany ma kluczowy wpływ na wielkość mostków termicznych; okno częściowo lub w pełni wysunięte w warstwę izolacji poprawia przebieg izoterm i zmniejsza straty ciepła.
• Szczelny montaż warstwowy – zastosowanie taśm paroszczelnych od wewnątrz oraz paroprzepuszczalnych od zewnątrz lub nowoczesnych płynnych membran i uszczelniaczy.
• Ciepłe parapety i podwaliny – ograniczenie mostka pod oknem poprzez zastosowanie profili z twardego polistyrenu XPS lub klinarytu.

Dzięki przemyślanym rozwiązaniom unika się sytuacji, w której straty ciepła przez mostki liniowe wokół okien niwelują zyski wynikające z zakupu stolarki o wysokich parametrach izolacyjnych.

Błędy wykonawcze – dlaczego jakość prac decyduje o sukcesie?

Nawet najlepszy projekt i materiały wysokiej jakości nie uchronią budynku przed stratami ciepła, jeśli wykonawstwo będzie stało na niskim poziomie. W praktyce to właśnie precyzja montażu, staranność docinania materiałów izolacyjnych i prawidłowe ich łączenie mają duży wpływ na osiągane przez budynek parametry cieplne.

Wiele mostków termicznych powstaje nie tylko z powodu zaniedbań projektowych, lecz również wskutek błędów wykonawczych, takich jak:

• niewłaściwe przygotowanie podłoża,
• niedokładne dopasowanie i montaż materiałów izolacyjnych,
• pozostawienie szczelin i nieszczelności w strefach połączeń, stosowanie niewłaściwych materiałów wypełniających.

Wyeliminowanie tych błędów na etapie wykonawczym jest znacznie tańsze niż późniejsze naprawy. Dlatego nadzór inwestorski i weryfikacja efektu prac kamerą termowizyjną są wartościowymi elementami procesu budowy i modernizacji.

Planujesz termomodernizację lub chcesz zweryfikować jakość już wykonanych prac? Badanie kamerą termowizyjną pozwoli wychwycić wady – umów termin.

Standard WT 2021 i audyt energetyczny – wymogi prawne i finansowe

Współczesna termomodernizacja musi być zgodna z aktualnymi Warunkami Technicznymi (WT 2021). Maksymalny współczynnik przenikania ciepła U dla ścian zewnętrznych nie może przekraczać 0,20 W/(m²·K). Spełnienie tych norm jest niezbędne nie tylko dla komfortu cieplnego, ale również dla uzyskania dofinansowania.

Audyt energetyczny stał się kluczowym dokumentem w procesie ubiegania się o dotacje (np. z programu „Czyste Powietrze”). Rzetelnie przeprowadzona analiza to narzędzie diagnostyczne, które pozwala:

• Zidentyfikować największe straty energii – i dobrać skuteczne metody ich ograniczenia.
• Dobrać optymalną grubość izolacji – aby spełnić wymogi WT 2021 przy zachowaniu racjonalności ekonomicznej.
• Obliczyć wskaźniki energii – precyzyjne wyliczenie energii użytkowej (EU) i pierwotnej (EP) jest warunkiem koniecznym do uzyskania wsparcia finansowego.

Szczegółową analizę norm, w tym PN-EN ISO 10211, oraz kompendium wiedzy prawnej dotyczącej mostków cieplnych znajdziesz w artykule: Mostki cieplne – Jak je zlikwidować i spełnić normy prawne?

Traktowanie audytu jako inwestycji, a nie kosztu, pozwala uniknąć błędów projektowych i wykonawczych. Dzięki temu modernizacja przynosi realne, a nie tylko teoretyczne oszczędności. Skuteczna eliminacja mostków termicznych wymaga synergii między poprawnym projektem, rzetelnym audytem a precyzyjnym wykonawstwem. Nie da się całkowicie wyeliminować strat ciepła, ale poprzez dbałość o detale można sprowadzić je do poziomu minimalnego.

Podsumowanie

Kompleksowa termomodernizacja lub budowa energooszczędnego budynku to proces, w którym o ostatecznym sukcesie i realnych oszczędnościach decyduje nie tylko grubość ocieplenia, ale także dbałość o szczegóły i zachowanie ciągłości izolacji. Zignorowanie mostków termicznych może prowadzić do paradoksalnej sytuacji, w której newralgiczne detale stają się głównymi drogami ucieczki ciepła i ogniskami rozwoju pleśni. Ignorowanie fizyki budowli na etapie projektowania i wykonawstwa skutkuje degradacją techniczną obiektu oraz zagrożeniem dla zdrowia mieszkańców, niwecząc wysiłek i środki finansowe włożone w budowę lub remont.

Jeśli zależy Ci na trwałym komforcie cieplnym i bezpieczeństwie inwestycji, zachęcam do kontaktu w celu przeprowadzenia szczegółowej analizy cieplno-wilgotnościowej Twojego budynku.
